行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 40cm*20cm*38cm
后處理: 噴油
案例介紹

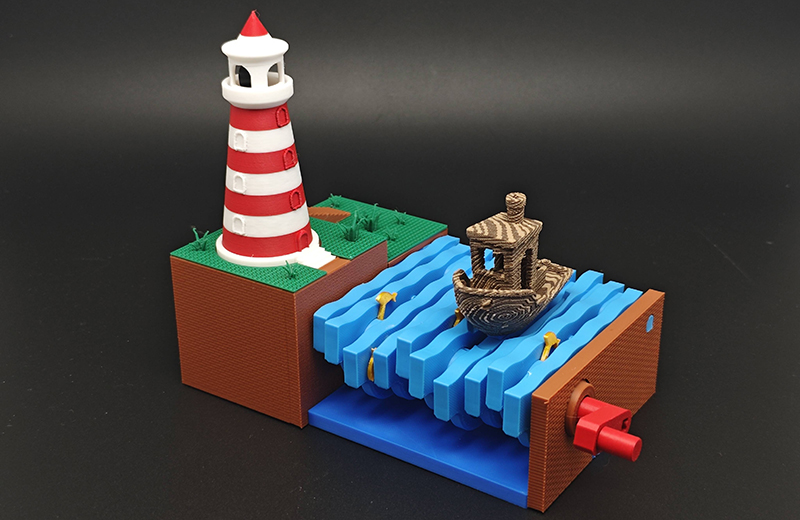

燈塔玩具手板模型需兼顧 “功能性”（如鏤空透光、可拆卸底座）與 “玩具屬性”（圓潤邊緣、輕量化結構），同時還原燈塔的標志性特征（塔身條紋、頂部燈室、底座平臺），適合作為兒童玩具或桌面裝飾。以下是從前期準備到成品落地的全流程，兼顧新手操作友好性與模型細節質感。
一、前期準備：明確需求與核心物料
先確定模型的核心屬性，避免后續流程偏差，確保成品符合 “玩具” 的安全與實用需求：
明確基礎需求：
尺寸：建議 15-25cm 高（兒童可握持，且便于打?。?，底座直徑 8-12cm（保證站立穩定，避免傾倒）；
功能：是否設計鏤空透光（如燈室預留 LED 槽）、是否拆分打?。ㄋ?+ 底座 + 燈室，降低打印難度）、邊緣是否做圓角處理（兒童玩具需避免尖銳邊緣，設計時壁厚≥2mm）；
風格：卡通 Q 版（適合低齡兒童，線條圓潤）或寫實簡約版（適合裝飾，細節更精致）。
核心物料清單：
模型文件（.STL 或.OBJ 格式，優先選 “無尖銳邊緣”“預拆分部件” 的文件，符合玩具安全需求）；
3D 打印機（FDM 適合新手入門，打印速度快、材料成本低；SLA 適合高精度細節，如燈室花紋）；
打印材料（FDM 首選 PLA/PLA+，環保無異味、易打印，適合玩具；SLA 選韌性樹脂，避免模型過脆易裂）；
輔助工具（刮刀、鑷子、800-2000 目砂紙、兒童安全膠水、LED 燈串、模型漆 / 水彩筆、圓角打磨器）。
1. 模型文件準備（關鍵：玩具安全與可打印性）
燈塔玩具模型的核心是 “安全結構” 與 “標志性造型”，文件需規避尖銳邊緣、過薄部件（防止斷裂誤食），同時還原塔身條紋、燈室等特征：
文件獲取渠道：
免費資源：優先選標注 “Toy Safe”“3D Print Ready” 的文件，降低安全風險。推薦 Printables（搜索 “Lighthouse Toy”，大量用戶實測模型，部分已做圓角處理、拆分底座與塔身，附帶打印參數）、Sketchfab（篩選 “Free”“Downloadable”，可找到卡通 Q 版燈塔（如帶海浪底座、星星鏤空）、寫實簡約款（如紅白條紋塔身），部分含 LED 燈槽設計）；
付費資源：追求定制化或高細節選 CGTrader（搜索 “Lighthouse Toy Model”，部分模型含可旋轉燈室、可拆卸艙門，適合互動玩具）、Etsy（設計師提供可調整尺寸的模型，支持添加兒童名字刻字，增強專屬感）；
自制文件（適合有建?；A）：用 Blender（免費）或 Tinkercad（新手友好）制作，步驟如下：①搭建底座（圓形，直徑 10cm，厚度 2cm，確保穩定）；②設計塔身（圓柱形，高 20cm，壁厚 2.5mm，添加紅白相間條紋（條紋寬度 2-3cm，避免過細難打?。虎壑谱鳠羰遥敳堪肭蛐?，預留 3cm×3cm 空腔放 LED 燈，燈室底部做鏤空花紋（如圓形、星形，便于透光）；④全模型邊緣做圓角處理（半徑 0.5mm，避免尖銳）；⑤導出前用 Meshlab 檢查：部件壁厚≥2mm、無尖銳邊緣、鏤空花紋間隙≥1.5mm（防止打印堵塞）。
文件檢查與修復：用 Ultimaker Cura 自帶的 “模型修復” 功能，重點排查：①是否有過薄部件（如塔身條紋、燈室花紋，需≥2mm，防止斷裂）；②鏤空透光處是否有破洞（避免打印漏料）；③底座與塔身的銜接處是否有定位結構（如凸起 + 凹槽，便于拼接，避免松動）。
2. 設備與材料選擇（適配玩具安全與打印效率）
FDM 打印機（首選，適合玩具打印）：
適合場景：中大型玩具（20-25cm 高）、注重環保安全（PLA 材料無異味，適合兒童接觸）；
推薦材料：PLA（環保易打印，可選紅白雙色線材（打印塔身條紋）、白色線材（底座、燈室），避免深色材料（若需透光，白色 / 淺色更合適）；若想增強韌性（防止兒童摔落斷裂），選 PLA+（韌性優于普通 PLA，仍保持環保）；
注意事項：打印前需干燥 PLA（潮濕會導致塔身條紋處出氣泡，影響外觀），無需高溫床（PLA 床溫 50-60℃即可，避免模型翹邊）。
SLA 光固化打印機（適合高精度細節）：
適合場景：中小型玩具（15-20cm 高）、追求燈室花紋精細度（如復雜鏤空圖案）；
推薦材料：兒童安全級光敏樹脂（需選標注 “低氣味”“環?！?的產品，避免刺激性氣味），白色 / 透明樹脂（便于透光，后期可上色）；
注意事項：打印后需用 95% 酒精徹底清洗殘留樹脂（尤其是燈室花紋間隙），再紫外線固化（確保樹脂完全硬化，無殘留）；固化后需通風放置 24 小時，散盡氣味后再給兒童使用。
二、切片設置：適配玩具結構（安全 + 功能優先）
燈塔玩具的 “鏤空燈室、條紋塔身、拼接底座” 是打印重點，需通過切片參數優化，確保結構穩定、細節清晰，同時規避安全隱患（如邊緣尖銳、部件易斷），以常用軟件 Ultimaker Cura 為例：
1. 基礎參數設置（按設備與材料調整）
FDM（PLA/PLA + 材料）：
層高：0.2mm（平衡效率與細節，塔身條紋、燈室花紋用 0.2mm 層高，清晰且不易堵塞；若追求更細條紋，可降至 0.15mm）；
壁厚：2.5-3mm（塔身、底座壁厚 3mm，增強抗摔性；燈室壁厚 2.5mm，兼顧透光與強度）；
填充率：20%-25%（底座用 25% 網格填充，保證站立穩定；塔身、燈室用 20%，減輕重量且避免過脆）；
打印溫度：噴嘴 200-210℃（PLA）/205-215℃（PLA+），床溫 50-60℃；
速度：外壁 45mm/s，內壁 40mm/s（緩慢打印確保條紋邊緣整齊、燈室花紋無錯位）。
SLA（安全級樹脂）：
層高：0.1mm（燈室花紋用 0.08mm，細節更細膩；塔身、底座用 0.1mm，節省時間）；
壁厚：2-2.5mm（樹脂強度高，無需過厚，避免重量過大）；
填充：無需填充（僅打印外壁，燈室空腔保留，便于放 LED 燈）；
環境溫度：25-30℃（樹脂固化最佳溫度，避免溫度過低導致花紋邊緣毛糙）；
曝光時間：12-15s（按樹脂品牌調整，確保鏤空花紋固化充分，不易斷裂）。
2. 關鍵參數：安全與功能優化（避開玩具打印誤區）
支撐設置（避免尖銳殘留）：
FDM：僅在燈室頂部鏤空處添加支撐（燈室花紋懸空部分需支撐，避免下垂），選 “樹狀支撐”（支撐殘留少，易拆除，避免底座、塔身邊緣留尖銳支撐點）；支撐密度 15%，支撐與模型接觸距離 0.3mm（過近易粘壞花紋，過遠易移位）；底座、塔身底部無需支撐（直接打印在平臺上，保證平整）。
SLA：支撐僅加在燈室鏤空懸空處，選 “細網格支撐”（直徑 0.3mm，支撐殘留小，用砂紙易打磨）；支撐與模型接觸點直徑≤0.5mm（避免殘留過大，打磨后仍尖銳）；底座底部加 3 層 “raft”（避免模型傾倒，raft 易拆除，不影響底座平整）。
功能與安全優化：
條紋塔身處理：若用單色線材打印，可在切片時設置 “暫停換色”（塔身每打印 3cm 高度暫停，手動換紅白線材，實現條紋效果；若用雙色打印機，直接設置雙色切片，更便捷）；
燈室透光優化：FDM 打印時關閉 “頂部填充”（燈室頂部留開口，便于放入 LED 燈；開口邊緣做 0.5mm 圓角，避免尖銳）；SLA 打印時確保燈室空腔無支撐（后期清理方便，不影響透光）；
拼接定位：若底座與塔身拆分打印，在塔身底部設 2 個直徑 3mm、高 5mm 的凸起，底座對應位置設凹槽（直徑 3.1mm，便于插入且不松動），切片時確保凸起 / 凹槽尺寸精準，避免拼接松動。
3. 預覽與導出
切片后用 “層預覽” 功能逐層檢查：①燈室鏤空花紋是否完整（無層厚過厚導致的堵塞，0.2mm 層高適配≥1.5mm 的花紋間隙）；②塔身條紋邊緣是否整齊（無錯位、漏打）；③支撐僅覆蓋燈室懸空處，底座、塔身邊緣無支撐（避免尖銳殘留）；④模型未超出打印機平臺（若過大，拆分底座、塔身、燈室單獨打印，接口設定位結構）。確認無誤后，導出對應格式（FDM 導出.GCODE，SLA 導出.PHX），通過 U 盤或無線傳輸到打印機。
三、打印執行：監控細節與安全隱患
打印過程需重點關注 “塔身條紋精度”“燈室花紋完整性”，同時規避安全問題（如支撐殘留尖銳、模型邊緣毛糙），不同設備需針對性把控：
1. 打印前檢查
FDM 設備：清理噴嘴（用 “冷拉” 功能去除殘留材料，避免堵塞燈室花紋）；檢查線材是否順暢（雙色打印需提前穿好紅白線材，確保換色時無卡頓）；調平平臺（用 “紙測法” 確保平臺與噴嘴間隙均勻，避免底座打印不平整，影響站立）。
SLA 設備：清理樹脂槽（無雜質、毛發，避免粘在燈室花紋上，導致透光不均）；確認樹脂為兒童安全級（核對產品說明，避免誤用刺激性樹脂）；操作環境通風（減少樹脂氣味擴散）。
材料安全：FDM 確保 PLA 無異味（潮濕 PLA 打印時可能有輕微氣味，需通風）；SLA 樹脂開封后需密封保存，避免兒童接觸。
2. 打印中監控（常見問題解決）
塔身條紋錯位 / 漏色：FDM 雙色打印時常見，因換色暫停時噴嘴偏移，需提前校準打印機 “暫停位置”，換色時手動微調線材，確保條紋銜接整齊；單色打印暫停換色時，需快速換線，避免噴嘴冷卻堵料。
燈室花紋下垂 / 堵塞：FDM 多為支撐不足或打印速度過快，需增加燈室支撐密度（從 15% 增至 20%），降低外壁速度至 40mm/s；SLA 多為曝光時間不足，需增加 2-3s 曝光時間，確?；y固化充分。
模型邊緣毛糙：FDM 多為噴嘴溫度過高，需降低噴嘴溫度 5℃；SLA 多為樹脂槽有雜質，需暫停打印，清理樹脂槽后重新開始。
若發現模型斷裂、嚴重錯位，需立即暫停打印，拆除已打印部分，調整參數后重新開始，避免浪費材料且保證玩具安全。
3. 打印后取件與初步清理
FDM 取件：等待平臺冷卻至室溫（PLA 冷卻后易脫落，避免高溫取件導致條紋變形），用刮刀沿底座邊緣輕輕撬動（燈室、塔身部位輕撬，避免花紋斷裂）；用鑷子小心拆除燈室支撐，殘留支撐用圓角打磨器（或 2000 目砂紙）打磨至圓潤，避免尖銳。
SLA 取件：用夾子將模型從平臺取下，放入 95% 酒精中浸泡 10-15 分鐘（重點清洗燈室花紋間隙殘留樹脂），用軟毛刷（如兒童牙刷）輕輕清理花紋；放入紫外線固化箱固化 10-15 分鐘（確保樹脂完全硬化）；固化后通風放置 24 小時，散盡氣味。
四、后期處理：強化玩具屬性（安全 + 互動）
打印完成的模型需經過打磨、組裝、功能優化，確保安全無隱患，同時增加互動性（如透光、可拆卸），適合兒童使用或作為裝飾：
1. 打磨與安全處理（核心：無尖銳邊緣）
FDM 模型：先用 800 目砂紙打磨塔身條紋、底座邊緣的層紋（燈室花紋處輕磨，保留細節）；再用 2000 目砂紙拋光所有邊緣（尤其是燈室開口、底座角落，打磨至圓潤，用手觸摸無刺感）；若有小氣泡或縫隙（塔身條紋處），用 PLA 線材加熱填補，干燥后打磨平整。
SLA 模型：表面光滑，僅需用 2000 目砂紙輕磨支撐殘留處（燈室花紋邊緣、底座銜接處），確保無尖銳點；用酒精再次擦拭模型表面，去除打磨粉塵。
2. 組裝與功能優化（增加互動性）
拼接組裝：若拆分打?。ǖ鬃?+ 塔身 + 燈室），將塔身底部凸起對準底座凹槽，輕輕插入（若過緊，用砂紙打磨凸起至合適尺寸；若過松，涂少量兒童安全膠水固定）；燈室若單獨打印，用膠水粘在塔身頂部（確保燈室鏤空朝下，便于透光）。
透光功能（核心互動點）：準備 3-5cm 長的電池供電 LED 燈串（選兒童安全款，無尖銳邊角、低電壓），從燈室頂部開口放入空腔（燈珠朝向鏤空花紋，確保光線透出）；若想增強透光效果，在燈室空腔內壁貼一層白色薄紙（反射光線，讓花紋透光更均勻）；用少量熱熔膠將燈串電池盒固定在燈室頂部（避免兒童拆卸誤食，電池盒需用膠帶包裹邊緣，防止刮傷）。
3. 上色與裝飾（可選，增強美觀）
若用白色 PLA/SLA 打印，可通過上色強化燈塔特征，且需用兒童安全顏料（如水洗水彩筆、無毒丙烯）：
塔身條紋：用紅色水彩筆（或無毒漆）涂塔身條紋，晾干 1 小時；用細筆刷描條紋邊緣，確保整齊；
底座裝飾：用藍色顏料在底座邊緣畫海浪圖案，或貼少量海洋主題貼紙（如貝殼、小船），增強場景感；
燈室點綴：用黃色顏料涂燈室頂部，模擬 “燈光反光” 效果；
安全保護：上色后噴一層兒童安全級啞光保護漆（避免顏料脫落，兒童接觸無風險），晾干 24 小時后再使用。
總結
3D 打印燈塔玩具手板的核心是 “安全優先 + 功能適配”—— 前期選對無尖銳邊緣、壁厚充足的模型文件，中期通過切片優化（支撐位置、壁厚設置）保證結構穩定，后期打磨至圓潤、用兒童安全材料裝飾，最終成品兼具裝飾性與互動性（透光 LED），適合兒童玩?；蜃鳛樽烂鏀[件。新手建議從 FDM 打印入手（PLA 材料環保易操作），先打印 15-20cm 的簡約款，熟悉流程后再嘗試 SLA 高精度或帶復雜花紋的定制款。
