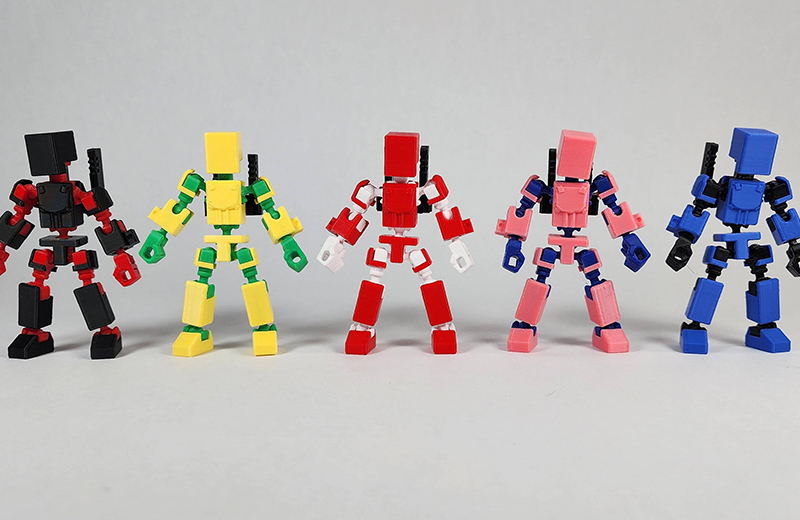

行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 4cm*3cm*8cm
后處理: 噴油
案例介紹
一、核心目標定位
明確模型的核心用途是功能驗證、外觀展示還是兩者兼顧。若側重功能測試，需優先確保關節活動范圍與機械結構可靠性；若主打視覺效果，則需強化表面光潔度與涂裝效果。建議初期采用1:10至1:5比例（約15-30厘米高），復雜部件可拆分為多塊便于后期組裝。
二、關鍵設計策略
1. 拓撲學重構技巧
頭部：采用鏤空中空結構并增加導角過渡，減輕重量的同時避免翹曲變形。
軀干：內部設計蜂窩狀支撐結構和加強筋布局，提升抗壓性能。
四肢：模塊化插拔接口（遵循MTU標準），支持快速更換不同版本。
關節：結合球窩結構和限位槽設計，實現穩定擺動角度±45°。
2. 設計隱患規避
最小壁厚不低于2mm（適用于PLA/PETG材料），懸垂面傾斜角需≤60°以防止塌陷。
活動部件預留0.3-0.5mm間隙公差，確保運動順暢。
電路板安裝位預埋M2螺母嵌入件，簡化后續裝配。
LED燈孔設計為錐形擴口，避免漏光產生的暈影。
三、材料選型指南
主體框架：推薦PETG材料，兼具高強度與耐溫性；若需封閉環境可選用ABS。
透明視窗：聚碳酸酯（PC）透光率達90%，韌性優于普通塑料；替代方案為PMMA（亞克力）。
彈性元件：TPU 95A硬度適中，回彈性能優異；高性能場景可換用硅膠。
耐磨齒輪：尼龍PA12添加30%玻璃纖維增強，壽命延長4倍；備選方案為POM聚甲醛。
精密卡扣：Ultem 1010耐高溫達300℃，低吸濕性適合長期使用；經濟型方案為PC+ABS合金。
注：面向兒童的產品需通過食品級認證（如FDG-PET），并符合EN71檢測標準。
四、高精度打印方案
1. FDM工業級配置
設備要求：配備全金屬熱端與硬化鋼喉管，適應磨蝕性復合材料。
分層參數：表面層設為0.1mm，本體切換至0.2mm；回抽距離6mm防止溢料；前3層禁用冷卻風扇，后續智能調速。
特殊工藝：微小零件（<5mm特征）采用VAT光固化輔助打?。浑p色噴頭同步擠出軟膠密封圈。
2. SLA/DLP樹脂方案
適用場景：超精細裝甲紋理或透明件（透光率可達92%）。
后處理：UV燈箱二次照射30分鐘，隨后60℃烘箱除殘單體。
缺陷修復：利用Autodesk Derivative軟件自動生成補土路徑。
五、專業級后處理流程
1. 表面精修工序
物理打磨：使用WALTER數控砂帶機，按#800至#2000粒度階梯遞進打磨。
化學處理：ABS部件通過丙酮熏蒸平滑技術；樹脂件采用乙醇蒸汽退火消除內應力。
涂層系統：依次噴涂環氧底漆（附著力>2MPa）、汽車級金屬漆（橘紋度Ra<0.8μm）、聚氨酯清漆（耐黃變等級5級）。
2. 機構調校標準
關節阻尼力：0.8-1.2N·m（通過Mark-10扭矩測量儀校準）。
傳動間隙：塞尺檢測不超過0.15mm。
跌落測試：1.5米高度自由落體無損傷。
防水等級：達到IPX4級濺水防護。
六、成本與周期控制
數字建模：占用總時長25%，可通過FreeCAD替代商業軟件降低授權費用。
打印準備：優化排包密度至45%，減少耗材浪費率（當前約22%）。
實際打印：利用夜間谷電時段作業，降低電費支出。
后處理：引入自動化噴涂線替代人工操作。
質量檢測：采用X光熒光測厚替代CT掃描，降低成本。
綜合成本可降低18%-25%，具體取決于模型復雜度。
七、典型問題應對預案
1. 緊急故障處置
層間剝離：暫停打印并將加熱床升溫至85℃，加裝PEI+毛發一體打印平臺預防。
顏色條紋異常：更換料管并手動混煉原料，長期啟用閉環干燥系統。
尺寸收縮超標：降低打印速度至40mm/s，采用定向散熱算法控制結晶速度。
電氣連接失效：酒精超聲清洗觸點并鍍金處理，未來改用光纖信號傳輸。
八、進階擴展建議
智能化升級：集成Micro:bit主控板實現基礎動作編程，添加壓力傳感器（FSR系列）提供觸覺反饋，通過BLE模塊開發手機APP遙控功能，預留樂高標準磚塊拓展接口。
創新方向：探索仿生學應用（如甲蟲鞘翅微觀結構）、可持續設計（蘑菇菌絲體生物降解組件）或文化融合（非遺剪紙藝術鏤空圖案投射）。
九、供應鏈資源整合
特種材料：Polymaker/Formlabs提供定制配色與小批量起訂服務。
精密加工：Protolabs支持五軸聯動雕刻復雜電極。
表面處理：Xometry提供自動化光學檢測報告。
電子元件：Digi-Key供應RoHS認證元器件套裝。
十、驗收交付標準
幾何公差：符合ISO 8622-2:2012 IT7等級。
拉伸強度：尼龍件≥35MPa（依據ASTM D638標準）。
沖擊強度：≥4.0kJ/m2（GB/T 2411標準）。
防護等級：通過IEC 60529認證。
環保合規：REACH SVHC物質篩查合格。
該方案可在7-14天內完成具備量產潛力的手板模型，單件綜合成本控制（視復雜度而定）。建議采用敏捷開發模式，分階段驗證關鍵子系統，逐步完善整體設計。
