亚洲AV无码久久久一区二区三区,免费污一区二区三区,狠狠撸青青草,午夜成人影片无码毛片

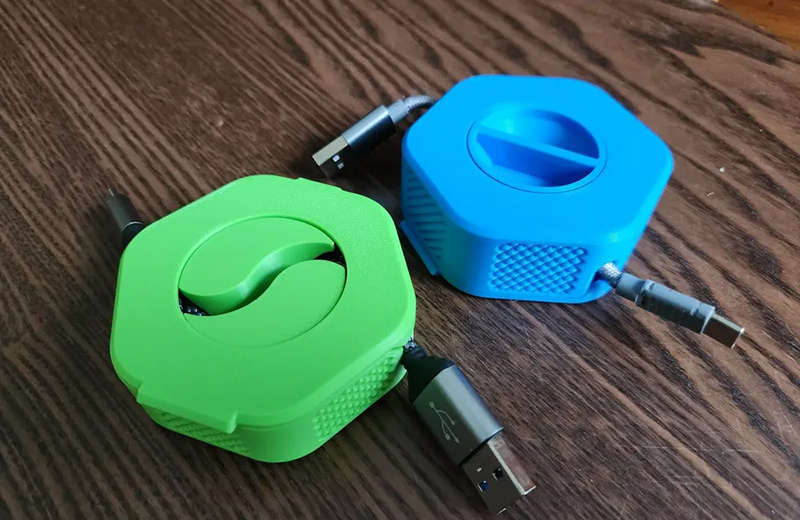

一、前期準備與設計目標

明確需求優先級排序：便攜性＞通用適配性＞裝配效率＞生產成本。重點解決多規格線纜兼容問題（如充電線、數據線）、防纏繞結構及快速拆裝機制。建議采用模塊化設計理念，主體分為上下蓋兩部分，通過彈性卡扣連接。

二、三維建模關鍵技術

基礎結構規劃

采用蜂窩狀排列的弧形導槽，槽深控制在5-8mm以避免過度彎曲線纜。導槽入口設計為喇叭口造型，便于線頭插入。

卡扣機構需預留0.3-0.5mm的形變空間，利用材料彈性實現自鎖功能。推薦使用懸臂梁結構，單側厚度不低于1.5mm以保證強度。

底殼內側增加十字加強筋，間距不超過40mm，防止大平面變形。所有銳角均做R2倒圓處理，提升握持舒適度。

工程驗證要點

模擬實際負載：在SolidWorks中施加5N拉力測試卡扣強度，要求形變量小于0.2mm。

干涉檢查：特別關注上下蓋合模處的間隙配合，理論公差應控制在±0.15mm以內。

拔模角度統一設置為3°-5°，確保FDM打印順利脫模。

三、3D打印實施規范

設備與材料選擇

優先選用工業級FDM設備（如Raise3D Pro2），層高設置為0.2mm以平衡表面質量和打印速度。

主推PETG材料，其韌性優于PLA且耐溫達70℃，適合反復插拔場景。若需更高強度可選用碳纖維增強尼龍（PA+CF）。

關鍵打印參數

填充率：外殼體采用網格填充（密度15%），卡扣部位實施實心填充。

支撐系統：僅對懸空超過45°的卡扣臂添加樹狀支撐，接觸面積控制在1mm2以內便于后期拆除。

平臺附著：玻璃板涂覆ABS果汁+加熱至60℃，有效抑制翹曲變形。

特殊結構處理

對于精密配合面（如定位銷孔），啟用慢速打印模式（≤40mm/s）保證尺寸精度。

每層Z軸抬升前增加0.1mm回抽距離，減少溢料導致的微小毛刺。

四、后處理工藝鏈

支撐去除與打磨

趁熱剝離支撐材料，殘留痕跡先用刮刀粗修，再用400目砂紙沿順紋方向打磨至平整。

重點處理卡扣接觸面，依次使用600→800→1000目砂紙三級拋光，最終Ra值可達1.6μm。

功能性調試

裝配測試：手動模擬百次插拔循環，觀察卡扣磨損情況。理想狀態下應產生輕微壓痕而非斷裂。

潤滑優化：在轉軸處涂抹食品級硅油，降低摩擦系數至0.1以下。

五、功能驗證體系

物理性能測試

負載測試：單個卡位懸掛1kg砝碼持續24小時，測量永久變形量應＜2mm。

環境測試：進行-10℃低溫冷藏與60℃高溫烘烤各2小時后，檢查結構完整性。

用戶體驗評估

招募不同手型尺寸的用戶進行盲測，記錄單手完成線纜固定的時間中位數應＜15秒。

收集典型使用場景反饋，重點關注背包內晃動時的防脫落表現。

六、迭代改進方向

根據測試結果針對性優化：若出現線纜滑脫，可在導槽內壁激光雕刻菱形防滑紋（深度0.1mm）；若卡扣過緊，可將彈性臂根部減薄0.2mm。建議同步開發三種變體——迷你版（手機數據線專用）、加長版（電源線管理）、帶掛鉤版（墻面掛載場景）。

該流程強調從設計端控制公差鏈，通過合理的材料選擇與后處理工藝，可在72小時內完成從數字模型到可用原型的完整轉化。最終成品應達到商業級表面質量，且能承受日常頻繁使用的可靠性要求。
