行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 30cm*30cm*3cm
后處理: 噴油
案例介紹

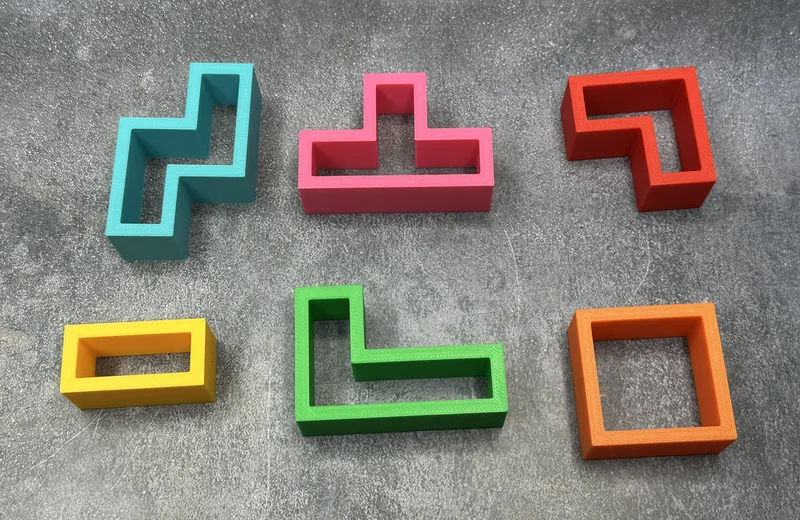

3D打印拼圖手板模型是將傳統拼圖的拼接邏輯與3D打印的個性化設計結合的創意產物，既保留拼圖的互動趣味性，又能通過立體結構、復雜造型突破平面拼圖的限制，適合玩具開發、教育教具、文創產品等場景。以下從設計要點、材料選型、打印流程、后處理等方面詳細介紹：
一、設計要點：平衡拼接邏輯與立體趣味性
3D拼圖的核心是 “拼接結構精準” 與 “造型獨特”，設計需兼顧拼接體驗與視覺效果：
拼接結構設計
咬合方式：常用 “凸點 – 凹槽” 配合（凸點直徑比凹槽小 0.1-0.2mm，確保松緊適中），或 “榫卯結構”（如燕尾槽、直角卡接，適合大尺寸拼圖，提升穩定性）；
定位精度：相鄰拼塊的拼接面需完全匹配（誤差≤0.1mm），可添加輔助定位點（如小凸起與對應小孔），避免拼錯方向；
塊數與復雜度：根據目標人群設計 —— 兒童拼圖（3-10 塊，大塊、圓角，避免細小部件）；成人拼圖（20-50 塊，可含復雜曲面、鏤空結構）。
造型與主題設計
立體造型：突破平面限制，設計3D立體形態（如動物、建筑、幾何雕塑），拼合后形成完整立體模型（如恐龍拼圖拼合后為站立恐龍，建筑拼圖拼合后為城堡）；
主題細節：拼塊表面可添加紋理、圖案或文字（如動物拼圖的鱗片、建筑拼圖的窗戶紋路），拼合后圖案連貫（需確保相鄰拼塊的圖案邊緣對齊）；
拆分邏輯：按結構自然拆分（如動物拼圖按 “頭部 – 軀干 – 四肢” 拆分，建筑拼圖按 “墻體 – 屋頂 – 門窗” 拆分），避免拆分線破壞主體美感。
尺寸與安全性
拼塊尺寸：兒童拼圖單塊邊長≥5cm（避免誤吞），成人拼圖可小至 2-3cm；整體拼合后尺寸建議 10-30cm（便于收納與展示）；
安全設計：所有邊緣做圓角處理（半徑≥1mm），避免尖銳角劃傷；拼塊無細小凸起（如小耳朵、小零件，防止斷裂后誤吞）。
二、材料選型：適配拼接精度與耐用性
3D 拼圖對材料的核心需求是尺寸穩定性（確保拼接精準） 和一定強度（耐反復拼接），常用材料如下：
| 材料類型 | 特性與優勢 | 適用場景 | 注意事項 |
|---|---|---|---|
| PLA（聚乳酸） | 成本低、打印精度高（適合復雜拼接結構），顏色豐富（可通過不同顏色區分拼塊），適合低成本原型驗證。 | 兒童拼圖、文創展示拼圖 | 脆性略高，反復拼接可能導致凸點磨損（建議凸點直徑≥3mm）；耐溫性差（避免陽光直射）。 |
| ABS（丙烯腈丁二烯苯乙烯） | 韌性好、耐磨損（適合反復拼接），尺寸穩定性優于 PLA（環境溫度變化對拼接精度影響?。?。 | 成人耐用拼圖、教育教具（需頻繁使用） | 打印需加熱平臺防翹邊，表面層紋較明顯（需打磨后拼接更順滑）。 |
| PETG（聚對苯二甲酸乙二醇酯） | 兼具 PLA 的易打印性和 ABS 的韌性，耐水性好（可水洗），表面光滑（拼接阻力?。?/td> | 兒童防水拼圖（如浴室使用）、帶弧度的立體拼圖 | 打印時易拉絲，需優化噴頭參數（溫度 230-240℃，速度 50-70mm/s），避免拼接面有毛刺。 |
| 樹脂（光敏樹脂） | 精度極高（層厚 0.025-0.1mm，適合細微拼接結構），表面光滑無層紋，適合高細節拼圖（如帶浮雕圖案的拼塊）。 | 收藏級拼圖、精密結構拼圖 | 脆性較高，拼塊避免過?。ê穸取?mm）；不適合兒童用力撕扯（易斷裂）。 |
三、打印流程：確保拼接精度與結構穩定
模型預處理
拼接校驗：用 SolidWorks 或 MeshMixer 檢查拼塊的 “凸點 – 凹槽” 配合間隙（確保 0.1-0.2mm，過緊易卡，過松易散），可先打印 1-2 對測試塊驗證拼接手感；
拆分與排版：將完整 3D 模型按拆分邏輯分割為獨立拼塊，每個拼塊添加唯一標識（如編號、小圖案，方便拼接）；打印時將拼塊平鋪在平臺上（避免疊加，保證每塊打印質量）。
切片參數設置
層高：拼接面（凸點、凹槽）選 0.1-0.15mm（保證精度）；非拼接面選 0.2mm；
填充率：拼塊主體 50%-70%（兼顧強度與重量）；凸點、拼接邊緣填充率≥80%（增強耐磨性）；
打印方向：拼接面（如凸點所在平面）水平打印（表面平整，配合更精準）；帶弧度的拼塊沿弧度方向打?。p少層紋對拼接的影響）。
打印過程監控
重點觀察拼接面的成型（避免因噴頭出絲不均導致凸點變形、凹槽尺寸偏差）；
多拼塊同時打印時，確保平臺水平（避免部分拼塊附著力不足導致翹邊）。
四、后處理：提升拼接體驗與完整性
基礎處理
支撐去除：用剪刀或鑷子去除拼塊表面的支撐（尤其拼接面附近的殘留，需徹底清理，避免影響拼接）；
打磨拼接面：用 400-800 目砂紙輕磨凸點、凹槽及邊緣（去除層紋和毛刺，使拼接更順滑），PLA/ABS 模型可適當打磨至略有光澤（減少摩擦阻力）。
標識與裝飾
拼塊標識：用丙烯顏料或記號筆標注編號（如 “1-50”），或在拼塊背面印小圖案（如動物拼圖的對應部位簡筆畫）；
表面美化：根據主題上色（如恐龍拼圖的皮膚紋理、建筑拼圖的磚石紋路），相鄰拼塊的圖案邊緣需對齊（可用遮蓋帶輔助分色）；
整體效果：拼合后檢查圖案連貫性、結構穩定性，必要時在底部添加磁吸片（使拼圖可吸附在金屬表面展示）或底座（防止傾倒）。
五、優勢與注意事項
核心優勢：
個性化設計：可自由定制主題（如企業 logo 拼圖、家庭照片3D化拼圖）、尺寸和拼接難度，滿足專屬需求；
立體互動性：3D立體拼圖拼合后形成可把玩的實體模型（如可開合的城堡、可站立的動物），比平面拼圖更具趣味性；
快速迭代：適合玩具開發的原型測試（如測試不同拼接結構的用戶體驗），修改設計后可立即重新打印。
注意事項：
拼接容錯性：設計時預留 0.1mm 左右的間隙（尤其 PLA 材料，避免因環境濕度膨脹導致卡緊）；
結構強度：凸點與拼塊主體的連接需加粗（如凸點根部直徑比頂部大 1mm），防止反復插拔斷裂；
兒童安全性：3歲以下兒童需避免小尺寸拼塊（邊長 < 3cm），材料優先選 PLA、PETG 等無毒材料，確保無毛刺。
3D 打印拼圖手板模型通過將立體造型與互動拼接結合，既能作為設計原型驗證拼接邏輯，又能成為極具吸引力的玩具或文創產品，是創意設計與 3D 打印技術結合的典型案例。
