全景工廠
行業案例
CASE
行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 4cm*1cm*1cm
后處理: 噴油
案例介紹

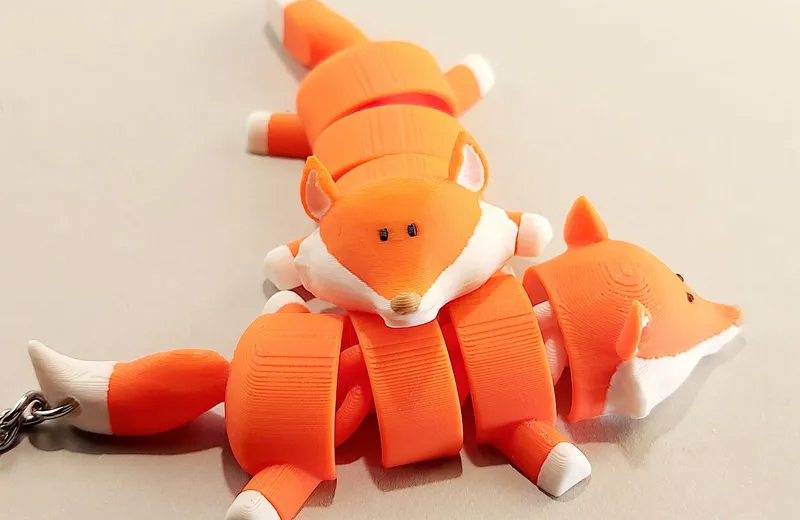

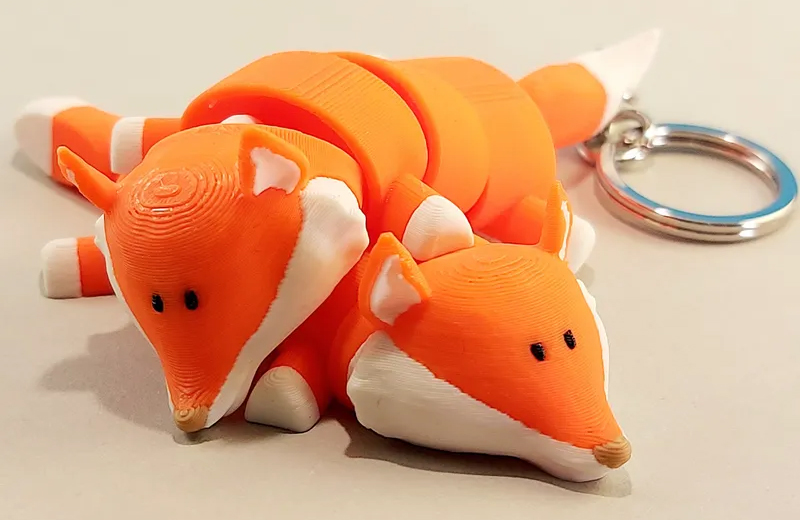

3D打印狐貍鑰匙扣手板模型是將狐貍的靈動形象與鑰匙扣的實用性結合的創意產物，既能作為設計原型驗證，也可直接作為個性化飾品使用。3D打印的靈活性使其能精準還原狐貍的細節特征，同時實現輕量化、便攜的功能需求，以下從設計要點、材料選型、打印流程、后處理等方面詳細介紹：
一、設計要點：平衡萌系造型與實用功能
狐貍鑰匙扣需兼顧 “視覺吸引力” 和 “鑰匙掛載的穩定性”，設計核心包括：
狐貍形象刻畫
形態選擇：可采用卡通化設計（頭部圓潤、耳朵尖翹、尾巴卷曲）或簡約風格（提煉狐貍輪廓，弱化細節），避免過于復雜的結構（如細密絨毛紋理，打印后易磨損）；
關鍵細節：突出狐貍的標志性特征 —— 三角形耳朵（內側可加淺色紋理區分）、蓬松尾巴（可設計成環抱身體的形態，增加立體感）、尖嘴（簡化為弧線，避免尖銳邊緣劃傷）；
比例控制：整體高度建議 3-5cm（便于攜帶），頭部與身體比例 1:2，尾巴長度不超過身體，確保重心穩定（避免鑰匙扣晃動時翻轉）。
功能結構設計
掛載部件：頂部需設計掛孔（直徑 3-5mm，適配鑰匙圈），掛孔與狐貍身體的連接部位做加粗處理（厚度≥2mm，防止斷裂）；
輕量化與強度：身體內部可設計中空結構（填充率 30%-50%），或在非承重區域做鏤空（如尾巴內側、身體兩側），減輕重量的同時節省材料；
防滑與耐用：底部可設計微凸紋理（如小爪?。黾臃胖脮r的摩擦力，避免滑動。
二、材料選型：適配外觀與耐用性
鑰匙扣需頻繁使用，材料需具備一定強度（抗摔、耐磨損） 和良好的表面質感，常用材料及適配場景如下：
| 材料類型 | 特性與優勢 | 適用場景 | 注意事項 |
|---|---|---|---|
| PLA（聚乳酸） | 顏色豐富（透明、啞光、金屬色可選），打印精度高（能還原耳朵、尾巴的細節），成本低，適合展示性手板或短期使用。 | 卡通風格鑰匙扣、低成本原型驗證 | 脆性略高，摔落可能斷裂，避免掛過重的鑰匙串（建議總重量≤100g）。 |
| ABS（丙烯腈丁二烯苯乙烯） | 韌性好、抗沖擊（摔落不易碎），表面可打磨后拋光，適合長期使用的實用型鑰匙扣。 | 日常攜帶的功能性鑰匙扣 | 打印需加熱平臺防翹邊，表面層紋明顯，需打磨后上色才顯精致。 |
| PETG（聚對苯二甲酸乙二醇酯） | 兼具 PLA 的易打印性和 ABS 的韌性，耐水性好（可水洗），表面光澤度高，適合帶掛孔的復雜結構。 | 帶鏤空設計的鑰匙扣、需要輕度防水的場景 | 打印時易拉絲，需優化噴頭溫度（230-240℃）和速度（50-70mm/s）。 |
| 樹脂（光敏樹脂） | 精度極高（層厚 0.025-0.1mm，可還原狐貍的睫毛、胡須等細微細節），表面光滑如釉，適合高端裝飾性鑰匙扣。 | 收藏級手板模型、精致禮品鑰匙扣 | 脆性較高，不耐摔，掛孔處需加厚（≥2.5mm），避免受力斷裂。 |
三、打印流程：精準還原細節與結構
模型預處理
結構檢查：用Meshmixer或Blender檢查掛孔是否貫通、連接部位是否有細小縫隙（修復非流形結構，避免打印漏料）；
支撐設置：針對懸空結構（如翹起的尾巴、外擴的耳朵）添加支撐，支撐與模型的接觸點選在隱蔽處（如尾巴根部、身體背部），減少后期處理痕跡；小尺寸模型（<4cm）建議整體打印，避免拆分后組裝的誤差。
切片參數設置
層高：細節豐富的部位（如面部、耳朵邊緣）選 0.05-0.1mm；主體結構選 0.1-0.2mm；
填充率：小型鑰匙扣（3-4cm）填充率 50%-70%（兼顧強度與重量）；掛孔周圍填充率≥80%（增強承重能力）；
打印方向：建議狐貍身體垂直于平臺放置（頭部朝上），確保耳朵、尾巴的細節朝上打印（層紋順向，減少失真）；掛孔沿水平方向打?。ūＷC孔徑圓形度）。
打印過程監控
重點觀察掛孔與身體的連接部位（易因材料堆積不均導致薄弱），確保出絲穩定；
樹脂打印時，避免模型過高（超過 10cm）導致固化不均，可分兩段打印后用膠水粘結（適合大型展示模型）。
四、后處理：提升質感與實用性
基礎處理
支撐去除：PLA/ABS 模型用剪刀或美工刀剝離支撐，殘留痕跡用 400-800 目砂紙打磨；樹脂模型用鑷子輕拔支撐，精細部位（如耳朵尖）用 2000 目砂紙輕磨，避免損傷細節；
掛孔修整：用鉆頭（比鑰匙圈直徑小 0.2mm）輕輕擴孔，確保鑰匙圈能順暢穿過，邊緣倒圓角（防止劃傷手指）。
上色與裝飾
底漆：PLA/ABS 可噴灰色水補土（增強顏料附著力），樹脂模型直接用酒精清潔后即可上色；
主色：根據狐貍品種選擇（如紅棕色身體、白色腹部、黑色耳朵尖），用細畫筆手繪或小口徑噴槍噴涂，顏色過渡處用干刷法暈染（增強立體感）；
細節點睛：用白色顏料點畫眼睛高光，尾巴末端加淺色漸變（模擬蓬松感），掛孔周圍可涂金色 / 銀色（提升精致度）；
保護層：最后噴一層消光漆（啞光質感，適合卡通風格）或光油（亮面，凸顯樹脂的光滑表面），防止掉色。
裝配配件
掛載部件：選擇金屬鑰匙圈（直徑 5-8mm）或龍蝦扣，穿過掛孔后閉合牢固；若設計有可拆卸結構（如狐貍頭部與身體分離），用強力膠（如 502、UV 膠）粘結，確保長期使用不脫落。
五、優勢與注意事項
核心優勢：
個性化定制：可自由設計狐貍的姿態（如蹲坐、奔跑）、添加專屬元素（如圍巾、字母吊墜），適合作為禮品或品牌周邊；
快速迭代：設計修改后幾小時內即可打印新模型，方便測試不同尺寸、細節的視覺效果；
小批量靈活生產：無需開模，1-50 個的小批量制作成本遠低于傳統工藝，適合手板驗證或限量發售。
注意事項：
結構強度：掛孔與身體的連接部位是薄弱點，設計時厚度至少 2mm，打印填充率≥80%；
尺寸適配：鑰匙圈直徑需比掛孔小 0.5mm，避免過松脫落或過緊無法裝配；
材料安全性：若用于兒童用品，選擇 PLA 或食品級 PETG（無異味、無毒性），避免尖銳邊緣（所有棱角倒圓角，半徑≥0.5mm）。
3D 打印狐貍鑰匙扣手板模型通過精準的細節還原和靈活的功能設計，既能滿足設計驗證需求，又能直接作為個性化飾品使用，是創意產品開發、文創禮品定制的理想選擇。
