行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 15cm*5cm*4cm
后處理: 噴油
案例介紹

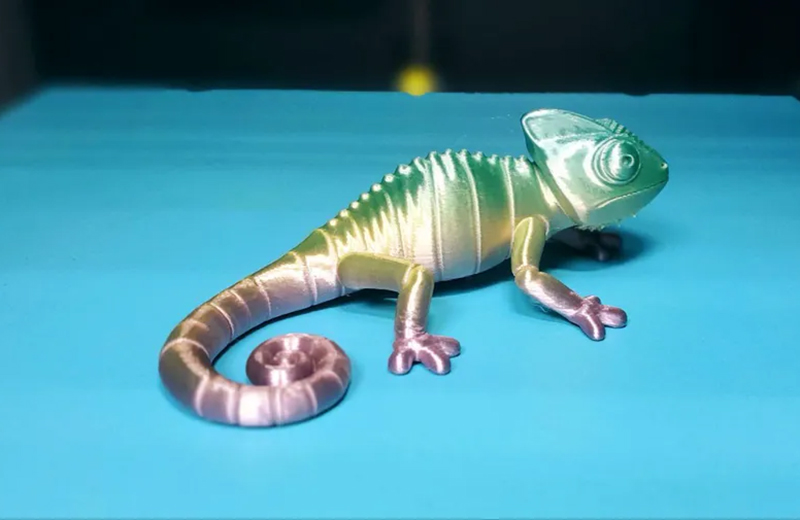

3D打印變色龍手板模型憑借其能精準還原生物細節的優勢，成為模型制作、產品開發、教學展示等領域的理想選擇。以下從設計要點、材料選型、打印流程、細節處理及應用場景等方面展開介紹：
一、設計要點：還原變色龍生物特征
形態結構精準化
參考變色龍的生理特征：頭部的三角形輪廓、可獨立轉動的雙眼、細長分叉的舌頭、帶鱗片的身體、卷曲的尾部以及對握式爪子（適合攀爬的結構）。
比例把控：根據需求設定模型比例（如 1:5、1:10），確保身體各部位比例協調（例如，尾部長度約等于軀干長度，四肢與身體的銜接自然）。
動態設計：可選擇靜態姿勢（如棲息于樹枝）或動態瞬間（如伸舌捕食、頭部轉動），動態模型需注意重心穩定，避免打印時因結構失衡導致坍塌。
細節刻畫重點
鱗片紋理：通過建模軟件（如 ZBrush）繪制不同區域的鱗片形態（背部鱗片較大且凸起，腹部鱗片細密平滑），可采用置換貼圖或雕刻工具實現立體紋理。
色彩過渡預留：變色龍的體色變化特性可通過后期上色體現，設計時無需實體區分顏色，只需明確不同色塊的邊界（如眼部周圍、背部脊線的顏色分區）。
功能性結構：若需制作可動模型，關節處（如頸部、四肢、尾部）需預留活動間隙（0.1-0.2mm），并設計嵌套式軸結構，確保轉動順暢。
二、材料選型：適配細節與功能需求
根據模型的用途（展示、教學、功能驗證等）選擇材料，兼顧精度、強度與成本：
| 材料類型 | 特性與優勢 | 適用場景 | 注意事項 |
|---|---|---|---|
| 光敏樹脂（SLA/DLP） | 精度極高（層厚 0.025-0.1mm），表面光滑，能完美還原鱗片紋理、眼部細節，色彩表現力強。 | 高細節展示模型、收藏級手板 | 脆性較高，不耐沖擊，需避免劇烈碰撞；打印后需酒精清洗并紫外固化。 |
| PLA（聚乳酸） | 成本低、易打印，顏色豐富（可直接選用綠色、棕色等基礎色減少上色步驟），適合批量制作。 | 教學模型、低成本展示模型 | 強度中等，長期暴露在高溫環境下易變形，不適合功能性結構。 |
| ABS（丙烯腈丁二烯苯乙烯） | 韌性好、強度高，耐沖擊，適合制作帶可動關節的模型（如可卷曲的尾部、可活動的爪子）。 | 可動功能模型、需要一定耐用性的場景 | 打印時易翹邊，需加熱平臺（60-100℃）輔助，表面需打磨后上色。 |
| 尼龍（SLS） | 無需支撐結構，強度高且輕量化，適合復雜內部結構（如中空軀干、內置支撐的細長舌頭）。 | 大型模型（如 1:3 比例）、戶外展示模型 | 表面呈磨砂質感，細節精度略低于光敏樹脂，需后期打磨細化。 |
三、打印流程：從模型到實體的轉化
模型預處理
修復模型缺陷：使用軟件（如 Meshmixer）檢查并修復破面、重疊面、非流形幾何等問題，確保模型封閉且無漏洞。
支撐設置：針對懸空結構（如伸出的舌頭、下垂的四肢）添加支撐，支撐與模型的接觸點應選在非關鍵細節區域（如腹部、背部鱗片間隙），便于后期去除且不損傷表面。
切片參數設置
層高：精細模型（如鱗片、眼部）選 0.05-0.1mm，快速打印選 0.2mm；
填充率：實心模型（如小型展示件）100% 填充，大型模型或中空結構選 20%-50%（兼顧強度與重量）；
打印速度：光敏樹脂打印速度 50-100mm/h（保證細節），PLA/ABS 選 50-80mm/s（避免拉絲影響表面）。
打印過程監控
重點觀察第一層 adhesion（附著性），確保模型與平臺貼合牢固；
對于細長結構（如舌頭、尾部），打印時可降低層高并減慢速度，防止因材料堆積不均導致彎曲。
四、后處理：提升質感與逼真度
支撐去除與打磨
光敏樹脂模型：用剪刀或鑷子小心剝離支撐，殘留痕跡用 2000 目砂紙輕磨，避免破壞鱗片紋理；
PLA/ABS 模型：先用美工刀去除大塊支撐，再用 400 目→800 目→1200 目砂紙逐級打磨，關節處需重點處理，確?；顒禹樆?。
上色技巧
底漆：噴涂灰色水補土（增加顏料附著力），檢查表面瑕疵并填補（用膩子修復細小凹陷）；
體色主調：根據變色龍品種選擇底色（如綠色、褐色、黃色），使用噴槍或細畫筆上色，邊緣處用遮蓋帶保證整齊；
細節點綴：用銀色或金色顏料勾勒鱗片邊緣（增強立體感），眼部用黑色 + 白色高光表現瞳孔的光澤，舌頭尖端可涂紅色模擬黏液質感；
保護涂層：最后噴一層消光漆（減少反光，貼近生物質感）或光油（適合展示模型，提升光澤度）。
場景搭配
可搭配3D打印的樹枝、巖石底座（與變色龍模型一體化設計或單獨打印后組裝），增強場景代入感；
若模型為攀爬姿勢，底座需設計卡槽，確保模型穩定放置。
五、優勢與注意事項
優勢：相比傳統手工雕刻，3D打印能快速還原復雜的生物細節（如鱗片排列、舌頭的細長形態），且支持個性化調整（如修改顏色分區、姿勢），適合小批量定制。
注意事項：
細長結構（如舌頭）打印時易斷裂，建議加粗 0.5-1mm 或采用中空設計（內部加支撐）；
光敏樹脂模型需避免陽光直射，防止材質老化變脆；
上色前需確認材料兼容性（如 ABS 可用溶劑型漆，PLA 適合水性漆，避免腐蝕模型表面）。
通過3D打印制作變色龍手板模型，既能精準還原生物特征，又能靈活滿足功能與展示需求，是生物模型制作、玩具開發等領域的高效解決方案。
