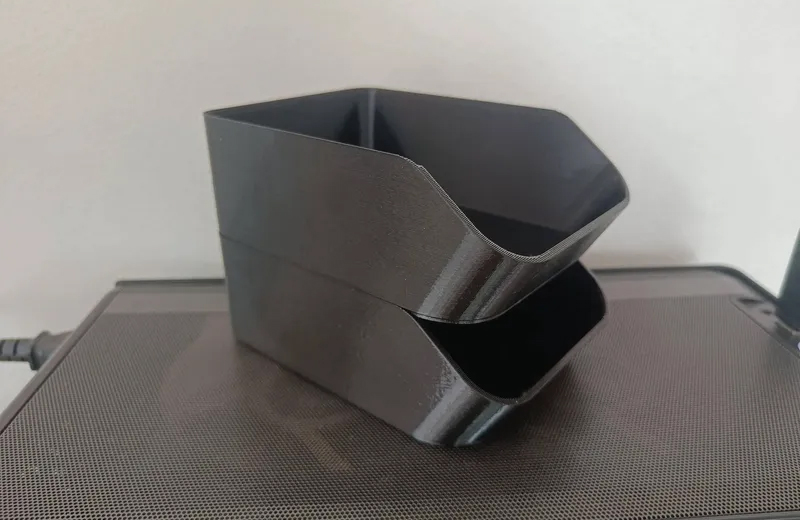

堆疊箱手板模型需核心解決堆疊穩定性（配合精度）、結構強度（承重能力）與空間利用率（模塊化設計）三大問題，3D打印技術可快速驗證卡扣、凹槽等關鍵結構的適配性。以下是從功能設計到成品測試的完整技術路徑：

一、堆疊箱結構與功能設計

核心參數化設計

尺寸標準：

基礎單元：200×150×100mm（長 × 寬 × 高），可按 1:2/1:3 比例縮放（適配不同場景）；

壁厚：1.5~2mm（FDM）或 1~1.5mm（SLA），頂部 / 底部邊緣加厚至 3mm（增強堆疊承重）。

堆疊結構：

頂部凸起：邊緣周向分布 4 個定位凸臺（直徑 8mm，高 3mm），與下層凹槽精準配合（公差 ±0.1mm）；

底部凹槽：深度 3.2mm（預留 0.2mm 間隙，避免過緊），內壁傾斜 5°（便于對準）；

卡扣設計：側面可加裝快速鎖定卡扣（寬度 10mm，扣合行程 2mm），堆疊后防晃動（位移量≤0.5mm）。

模塊化與功能擴展

分層設計：

箱體可拆分：底座 + 圍板 + 頂蓋（通過榫卯結構連接），便于打印大型模型（超過打印機尺寸時）；

隔板組件：內置可調節隔板（厚度 2mm），通過卡槽固定（間距 20mm，適配不同物品）。

特殊功能：

鏤空減重：側壁開設 5×10mm 矩形孔（間距 30mm），重量減輕 20%，同時保留通風性；

把手集成：短邊中部設計凹槽把手（深度 15mm，寬度 30mm），便于搬運，壁厚≥4mm（防斷裂）。

二、打印工藝與材料選型

工藝類型	材料	適合場景	精度	核心優勢
FDM（熔融沉積）	PLA/ABS/PETG	低成本結構驗證、倉儲原型	±0.1mm	PETG 耐沖擊（適合承重測試）
SLA（光固化）	剛性樹脂	高精度配合件（卡扣 / 凹槽）	±0.05mm	表面光滑，堆疊面摩擦系數低
SLS（激光燒結）	尼龍 12	耐磨損量產原型	±0.1mm	自潤滑性好，卡扣反復使用無變形
MJF（多射流熔融）	尼龍 12 + 玻璃纖維	高強度承重箱（≥5kg / 層）	±0.1mm	剛性提升 30%，適合工業場景

材料特性適配：

倉儲測試用：PETG（抗沖擊強度 20kJ/m2），-40~60℃環境下尺寸變化率≤0.3%；

精密配合用：SLA 剛性樹脂（尺寸公差 ±0.05mm），確保凸臺與凹槽間隙精準；

輕量化用：SLS 尼龍 12（密度 1.02g/cm3），比 PLA 減重 15%，適合便攜場景。

三、建模與切片優化

關鍵結構建模要點

配合精度控制：

凸臺直徑 = 凹槽直徑 – 0.2mm（間隙配合），高度 = 凹槽深度 – 0.2mm（避免過盈卡死）；

卡扣接觸面積：≥10×5mm（寬度 × 高度），扣合角度 15°（確保省力且牢固）。

軟件組合：

主體結構：SolidWorks（參數化建模，快速修改尺寸，誤差≤0.1mm）；

強度仿真：ANSYS（模擬堆疊承重 5kg 時的應力分布，薄弱部位加厚 0.5mm）。

切片參數設置（以 FDM 打印 PETG 為例）

層厚與速度：

堆疊面（頂部 / 底部）：層厚 0.1mm，打印速度 40mm/s（確保平整度 Ra≤3.2μm）；

側壁與隔板：層厚 0.2mm，速度 60mm/s（平衡效率與強度）。

支撐與填充：

內部填充：矩形網格（密度 30%），支撐柱直徑 5mm（間距 30mm）；

懸空結構（如把手）：添加 “樹狀支撐”，支撐角度 60°，接觸點直徑 1.5mm（便于拆除）。

四、后處理與堆疊性能測試

表面與配合精度處理

堆疊面修整：

FDM 打印件：用 800 目砂紙打磨頂部凸臺與底部凹槽，確保平面度≤0.1mm（避免堆疊傾斜）；

SLA 打印件：酒精清洗殘留樹脂，無需打磨即可直接測試（表面粗糙度 Ra≤1.6μm）。

卡扣調試：

若扣合過緊：用熱風槍（60℃）輕微加熱卡扣，手動調整角度（單次變形量≤0.5mm）；

若扣合過松：涂覆薄層 ABS 膠水（厚度 0.1mm），固化后增加摩擦力。

核心性能測試

堆疊穩定性：

5 層堆疊測試：總高度 500mm，靜置 24 小時，整體偏移量≤1mm；

振動測試：模擬運輸顛簸（頻率 10Hz，振幅 2mm），持續 1 小時無層間分離。

承重能力：

單箱承重：頂部加載 10kg 砝碼，箱體變形量≤1mm（安全系數≥2）；

堆疊承重：5 層堆疊加載 20kg（每層 4kg），底層箱體無裂紋。

空間利用率：

模塊化組合：3 個不同尺寸單元（1:2:3）堆疊后，空間利用率≥90%（無冗余間隙）。

五、設計避坑與量產方案

結構禁忌

凸臺與箱體連接處寬度≥10mm（避免承重斷裂），根部倒圓角（R=2mm）；

凹槽深度≤5mm（過深易導致打印時內部支撐難以拆除），內壁粗糙度 Ra≤6.3μm（減少堆疊阻力）。

低成本迭代策略

分部件打印驗證：

先打印 “頂部凸臺 + 底部凹槽” 單獨測試配合精度（節省材料 70%）；

驗證通過后再打印完整箱體，避免整體報廢。

小批量生產方案：

硅膠復模（50~200 件）：3D 打印母模制作模具，灌注 PU 樹脂（邵氏硬度 80A），單件成本較 3D 打印降低 60%；

注塑過渡（1000 + 件）：用 3D 打印母模制作鋁合金簡易模具，周期 2 周，單件成本降至 15 元。

模塊化擴展設計

通用接口：所有箱體側邊預留 M4 螺紋孔，可加裝側提手、標簽欄等配件；

功能擴展：頂部可集成無線充電模塊（預留 10mm 空間），適合智能倉儲場景。

六、應用場景與創新案例

工業倉儲手板：
MJF 打印玻璃纖維增強尼龍箱（200×150×100mm），堆疊 5 層承重 30kg，用于驗證自動化倉儲的機器人抓取適配性；
特點：邊角加裝緩沖橡膠（3D 打印 TPU），防碰撞磨損。

兒童玩具堆疊箱：
FDM 打印彩色 PLA 箱（紅 / 黃 / 藍），尺寸 50×50×50mm，表面圓角 R=5mm，堆疊后可組成數字 / 字母造型；
安全設計：材料通過 EN71-3 認證，卡扣拉力≥90N（防兒童誤吞小部件）。

文創收納箱：
SLA 打印透明樹脂箱，表面激光雕刻紋樣（深度 0.5mm），堆疊后形成連續圖案；
功能：內置磁鐵（頂部 / 底部各 2 塊），增強堆疊穩定性，適合桌面小物件收納。

七、質量檢測標準

配合精度：凸臺與凹槽間隙 0.1~0.2mm，堆疊時無卡頓 / 松動；

強度要求：單箱垂直抗壓≥150N（相當于 15kg），箱體無塑性變形；

耐用性：卡扣反復扣合 1000 次后，扣合力衰減≤10%（初始扣合力 5~8N）。

3D打印技術為堆疊箱的快速迭代提供了靈活方案，尤其適合驗證復雜卡扣結構與模塊化設計，相比傳統 CNC手板，成本降低 40%，周期縮短 60%，可高效支持從概念到量產的全流程驗證。
