案例介紹

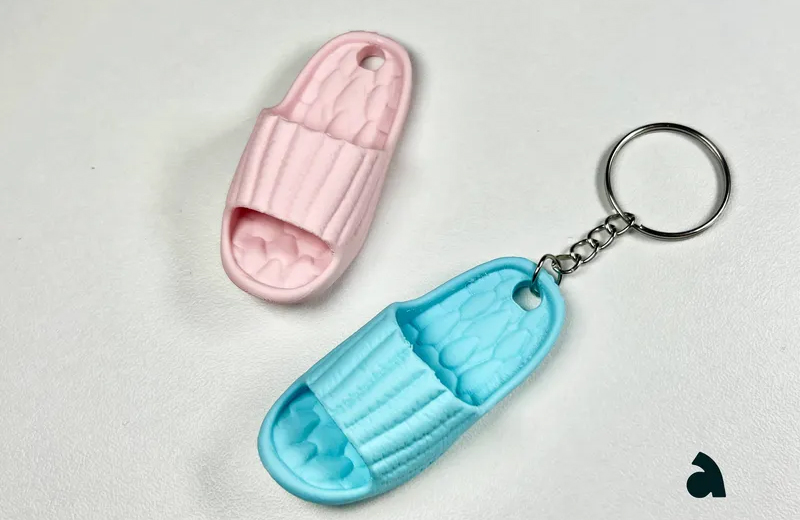

拖鞋掛墜手板模型融合日常用品的親切感與掛墜的便攜性，需兼顧拖鞋的經典造型（如鞋底紋路、鞋面褶皺）與掛件的輕量化、耐用性。3D 打印技術可精準實現其迷你尺寸與細節還原，以下是從設計到成品的完整技術路徑：
一、拖鞋形態解構與三維建模
核心特征參數化設計
迷你尺寸參數：
總高：20~30mm（適配鑰匙扣 / 包掛），鞋底長 30mm、寬 15mm，厚度 3mm；
鞋面：人字拖 / 包頭拖兩種款式，鞋面寬度 5mm，厚度 1.5mm，與鞋底連接部位寬度≥8mm（防斷裂）。
細節特征：
鞋底紋路：防滑條紋（橫向條紋，間距 2mm，深度 0.5mm），邊緣圓角（R=1mm）；
鞋面褶皺：人字拖夾腳部位自然彎曲（弧度半徑 10mm），包頭拖鞋面褶皺（深度 0.3mm，間距 1.5mm）；
掛孔設計：鞋跟處開設直徑 3mm 吊孔，孔壁厚度 2mm，周圍添加圓形加強筋（直徑 8mm）。
建模技術要點
軟件組合：
主體結構：Blender（快速勾勒鞋底曲線與鞋面弧度，誤差≤0.3mm）；
細節雕刻：ZBrush（刻畫鞋底紋路、鞋面褶皺，精度 0.2mm）；
工程化處理：SolidWorks（優化吊孔與加強筋結構，確保承重）。
輕量化優化：
鞋底空心設計（壁厚 1.5mm），內部添加十字支撐（重量≤8g）；
鞋面鏤空：非承重區域開設 0.8mm 小孔（如包頭拖鞋面），減輕重量同時增加設計感。
二、打印工藝與材料選型
| 工藝類型 | 材料 | 適合款式 | 精度 | 核心優勢 |
|---|---|---|---|---|
| SLA（光固化） | 彩色光敏樹脂 | 細節款（鞋底紋路清晰） | ±0.05mm | 表面光滑，可一次成型彩色 |
| FDM（熔融沉積） | PLA/TPU | 低成本款、耐摔掛件 | ±0.1mm | TPU 材質抗沖擊（1m 跌落無斷裂） |
| SLS（激光燒結） | 尼龍 12 | 長期使用款（耐磨） | ±0.1mm | 自潤滑性好，鑰匙摩擦無劃痕 |
| 多材料打印 | 剛性 + 柔性樹脂 | 拼接款（硬鞋底 + 軟鞋面） | ±0.1mm | 鞋底耐磨 + 鞋面可輕微彎曲 |
材料特性適配：
人字拖：TPU 95A（鞋面可輕微彎曲，夾腳部位不易斷裂）；
包頭拖：PLA（彩色線材，如粉色、藍色，適合快速打樣）；
高端款：SLA 透明樹脂 + 內部嵌入干花 / 閃粉，提升裝飾性。
三、切片參數與打印優化
細節打印關鍵設置（SLA 工藝）
擺放角度：
鞋底朝上傾斜 30°：減少鞋面支撐，支撐接觸點位于鞋跟（非可視面）；
鞋面懸空部分（長度≤5mm）添加點狀支撐（直徑 0.5mm），避免遮擋褶皺。
切片參數：
層厚 0.05mm（鞋底紋路區域），0.1mm（鞋面主體）；
曝光時間：鞋底紋路凹陷處減少 10% 曝光，增強紋理對比度。
FDM 工藝特殊處理
鞋底紋路打印：
PLA 線材：噴頭 210℃，熱床 60℃，打印速度 40mm/s（確保 0.5mm 條紋清晰）；
填充率：鞋底 20%（網格填充），鞋面 15%（線框填充），兼顧強度與輕量化。
四、后處理與裝飾強化
表面與質感處理
細節還原：
SLA 打印件：用 1000 目砂紙輕拋鞋底邊緣，保留 0.3mm 紋路凸起；
FDM 打印件：層紋較明顯處用補土填充，打磨至 Ra≤6.3μm 后噴漆。
色彩方案：
經典款：鞋底噴橡膠色漆（深灰，RAL 7021），鞋面噴亮色（黃 / 粉），模擬真實拖鞋；
創意款：漸變色彩（如鞋頭白→鞋跟藍），或 UV 打印圖案（卡通形象、字母）；
特殊效果：表面噴珠光漆（含 0.5% 云母粉），陽光照射呈現虹彩。
功能與耐用性優化
吊孔加固：
金屬環嵌套：吊孔內壓入 3mm 不銹鋼環（過盈量 0.05mm），承重提升至 15N（可懸掛 500g 重物）；
防滑與耐磨：
鞋底噴防滑涂層（硅膠材質，厚度 0.3mm），摩擦系數提升至 0.8；
整體噴啞光清漆（硬度 3H），防刮擦與汗水腐蝕。
互動元素添加
鞋內嵌入微型磁片（直徑 5mm），實現兩只拖鞋吸附（情侶款設計）；
鞋底激光雕刻二維碼（3×3mm），掃碼跳轉個性化祝福頁面。
五、設計避坑與成本控制
結構禁忌
鞋面與鞋底連接部位寬度≥5mm（避免斷裂），夾腳拖鞋的 “人字” 分叉處厚度≥2mm；
吊孔與鞋跟連接寬度≥4mm，防止懸掛時脫落。
小批量生產方案
硅膠復模（50~200 件）：
3D 打印原型制作硅膠模具（分型面避開鞋底紋路）；
灌注 PU 樹脂（邵氏硬度 70A），成本較 3D 打印降低 60%；
手工涂裝效率：20 件 / 人 / 天，單件成本≤8 元。
個性化定制策略
鞋面可替換：設計通用接口（卡扣），搭配不同圖案鞋面（節日主題、卡通形象）；
刻字服務：鞋跟處預留 5×3mm 平面，激光雕刻姓名縮寫或日期（深度 0.2mm）。
六、應用場景與創新案例
情侶掛件：
一對設計（左 / 右腳），SLA 彩色樹脂打?。ǚ?+ 藍），鞋底紋路鏡像對稱，吊孔處連接情侶鏈；
特點：磁片吸附時嚴絲合縫，象征 “形影不離”。
企業文創：
FDM 打印 PLA 拖鞋掛件，鞋面雕刻公司 LOGO，鞋底印二維碼（跳轉官網）；
用途：員工福利或客戶伴手禮，低成本高辨識度。
潮玩配飾：
透明樹脂打印拖鞋，內部封裝干花 / 閃粉，鞋面鏤空設計，搭配金屬鏈條；
風格：ins 風，適合搭配帆布包或鑰匙串。
七、安全與合規
掛件安全：所有部件通過 90N 拉力測試（防脫落誤吞），邊緣倒圓角（R≥1mm）；
材料環保：PLA / 樹脂符合 ROHS 標準，無鉛、鎘等重金屬（含量≤0.1ppm）。
3D 打印技術讓迷你拖鞋掛墜實現了 “日常用品微型化” 的創意轉化，兼顧裝飾性與實用性，尤其適合文創電商、個性化定制場景，相比傳統滴膠工藝提升 50% 的細節精度與生產效率。
