行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 15cm*8cm*7cm
后處理: 噴油
案例介紹

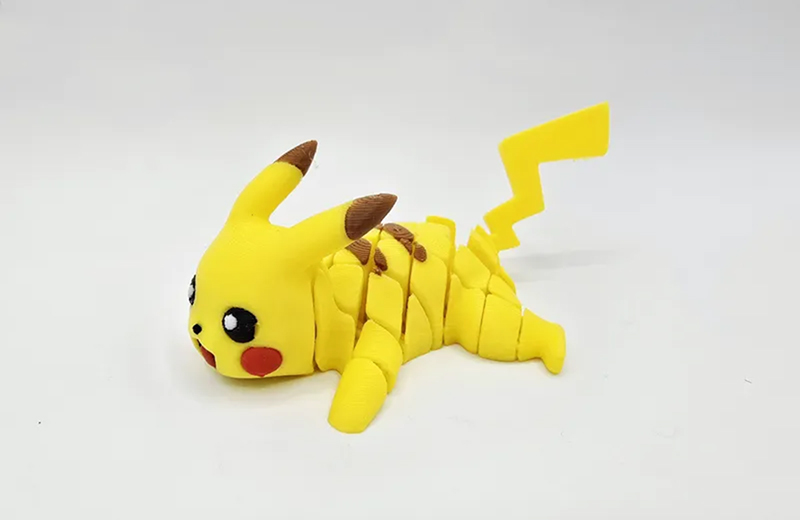

皮卡丘手板模型需精準還原其標志性特征（如黃色皮毛、紅色臉頰、閃電尾巴）與萌系姿態，3D 打印技術可實現從經典造型到創意衍生的高效落地，兼顧細節還原與結構強度。以下是從 IP 元素提取到成品展示的完整技術路徑：
一、皮卡丘特征解構與三維建模
核心 IP 元素參數化
體型比例：
經典站姿：身高 120mm（1:5 比例），頭身比 1:1.2，胸圍 80mm，腹部微?。ㄍ怀?5mm）；
面部特征：耳朵尖端黑色（高度 15mm），臉頰紅暈直徑 8mm，眼睛橢圓形（長軸 6mm，短軸 4mm），瞳孔黑色占比 60%。
細節特征：
尾巴：閃電造型（3 段彎折，角度分別為 120°、90°），根部直徑 10mm，尖端漸細至 5mm；
皮毛紋理：全身淺浮雕絨毛感（高度 0.3mm），腹部毛發更柔和（高度 0.1mm）；
四肢：短肢（前肢長 20mm，后肢長 25mm），爪墊圓形（直徑 3mm），腳趾 3 個 / 爪（間距 1mm）。
建模技術要點
軟件組合：
主體結構：Blender（快速勾勒圓潤曲線，誤差≤0.5mm）；
細節雕刻：ZBrush（刻畫絨毛紋理、臉頰紅暈邊界，精度 0.2mm）；
工程化處理：SolidWorks（添加可動關節軸孔，直徑 4mm，公差 ±0.1mm）。
結構優化：
可動設計：頸部球窩關節（活動角度≥60°）、尾巴鉸鏈關節（彎曲角度≥90°）；
輕量化：軀干空心化（壁厚 2mm），內部十字支撐（重量≤80g）。
二、打印工藝與材料選型
| 工藝類型 | 材料 | 適合場景 | 精度 | 核心優勢 |
|---|---|---|---|---|
| SLA（光固化） | 彩色光敏樹脂 | 高精度展示模型 | ±0.05mm | 表面光滑，紅色臉頰一次成型 |
| FDM（熔融沉積） | PLA/TPU | 低成本原型、可動款 | ±0.1mm | TPU 適合尾巴柔性擺動 |
| SLS（激光燒結） | 尼龍 12 | 耐摔玩具（長期把玩） | ±0.1mm | 抗沖擊，1m 跌落無斷裂 |
| 多材料 3D 打印 | 剛性 + 柔性樹脂 | 硬軟結合（軀干 + 耳朵） | ±0.1mm | 耳朵可輕微擠壓（增加萌感） |
材料組合案例：
經典款：SLA 黃色光敏樹脂（RAL 1023），紅色樹脂點綴臉頰，無需后期涂裝；
可動款：FDM PLA 打印軀干（黃色），TPU 95A 打印耳朵 / 尾巴（柔性，可彎折）；
高端款：SLS 尼龍 12 + 表面植絨（0.5mm 短毛），模擬真實皮毛觸感。
三、切片參數與打印優化
細節打印關鍵設置（SLA 工藝）
擺放角度：
背部朝上傾斜 30°：減少面部支撐，支撐接觸點集中在腹部（非可視面）；
尾巴懸空段（長度 30mm）添加樹狀支撐（直徑 0.8mm），支撐與尾巴夾角 45°。
切片參數：
層厚 0.05mm（面部 / 尾巴細節），0.1mm（軀干主體）；
曝光時間：紅色臉頰區域增加 10% 曝光（確保顏色均勻）。
FDM 工藝特殊處理
色彩切換：
黃色 PLA 打印主體，黑色 PLA 打印耳朵尖端（通過 MMU 多色模塊自動換料）；
溫度：PLA 噴頭 210℃，熱床 60℃，防止腹部翹曲（變形量≤0.3mm）。
四、后處理與 IP 質感強化
表面與色彩處理
細節還原：
SLA 打印件：用 2000 目砂紙輕拋臉頰邊緣，確保紅色與黃色過渡自然；
FDM 打印件：接縫處用原子灰填補，打磨至 Ra≤6.3μm，再噴啞光黃漆（匹配官方色號）。
標志性元素強化：
眼睛：UV 膠點涂黑色瞳孔（凸起 0.2mm），覆蓋透明保護漆（提升光澤）；
尾巴：閃電尖端描金漆（寬度 0.5mm），模擬 “電力” 質感；
絨毛感：SLA 模型表面噴絨毛漆（粒徑 50μm），觸感柔和（適合兒童把玩）。
功能與互動設計
可動關節組裝：
頸部插入直徑 4mm 不銹鋼球頭，配合 0.1mm 硅膠墊圈（阻尼力 1.5N?cm）；
尾巴通過鉸鏈連接，內置彈簧（直徑 0.8mm），擺動后自動復位。
IP 衍生功能：
發聲模塊：腹部內置微型揚聲器（直徑 15mm），按壓觸發 “皮卡皮卡” 音效（續航≥30 小時）；
發光臉頰：紅色臉頰內置 LED 燈珠（5050 型號），觸摸感應點亮（亮度 300cd/m2）。
質量檢測
尺寸精度：身高誤差≤0.5mm，確保符合 IP 比例；
強度測試：尾巴施加 5N 拉力，持續 10 秒無斷裂；
色彩還原：黃色區域與官方色卡（RAL 1023）色差 ΔE≤2。
五、設計避坑與量產方案
結構禁忌
耳朵尖端厚度≥2mm（防止斷裂），尖端倒圓（R=1mm）；
關節軸孔與主體連接寬度≥8mm（避免頻繁活動斷裂）。
成本控制策略
分件打印 + 組裝：
頭部、軀干、尾巴獨立打?。ü澥〔牧?30%），通過卡扣 + 螺絲連接；
非可視面（如腹部內側）簡化絨毛紋理，降低打印時間。
小批量生產：
硅膠復模：3D 打印原型制作分片模具，灌注 PU 樹脂（邵氏硬度 60A），單件成本較 3D 打印降低 60%；
效率：100 件 / 批次，手工涂裝 8 小時完成（重點修飾眼睛與臉頰）。
六、應用場景與創新案例
經典收藏款：
SLA 打印 1:5 比例模型，表面電鍍珍珠黃（光澤度 90GU），紅色臉頰 UV 固化，附帶亞克力展示盒；
特點：限量編號（底部激光雕刻），適合 IP 藏品。
兒童互動款：
FDM 打印可動模型（TPU 尾巴 + PLA 軀干），表面噴食品級漆（通過 FDA 認證）；
功能：尾巴搖動觸發燈光音效，爪墊內置磁貼（可吸附 “精靈球” 配件）。
創意衍生款：
透明樹脂打印 “發光皮卡丘”，內部嵌入 LED 燈帶，尾巴閃電造型可變色（紅 / 黃 / 藍）；
場景：夜間臺燈（亮度可調），兼顧裝飾與實用性。
七、IP 合規與安全標準
版權合規：
非商業用途需標注 “同人創作”，商業用途需獲得任天堂官方授權；
造型修改幅度≤20%（確保 IP 識別度）。
安全標準：
兒童玩具：可拆卸部件拉力≥90N（防誤吞），材料通過 EN71-3 重金屬檢測；
涂層要求：無鉛（≤90ppm），鄰苯二甲酸鹽≤0.1%（符合 ASTM F963）。
3D 打印技術為皮卡丘手板模型提供了從經典還原到創意衍生的全維度解決方案，尤其適合 IP 文創、潮玩開發等場景，相比傳統注塑工藝節省 60% 的開模成本，且能快速響應個性化定制需求。
