案例介紹

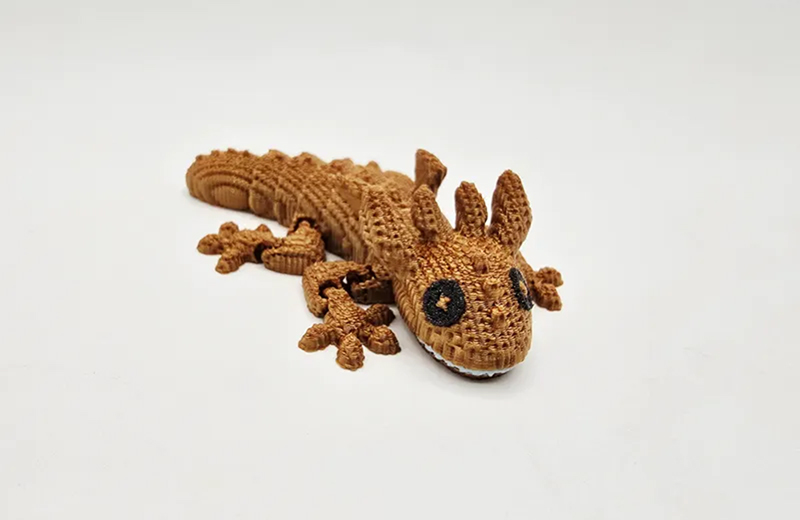

幼龍手板模型融合神話元素與萌化設計，需兼顧龍的標志性特征（如犄角、鱗片、尾刺）與幼態圓潤感。3D 打印技術可精準實現其動態姿態、細節紋理及互動功能，以下是從設計到成品的完整技術路徑：
一、幼龍形態解構與三維建模
核心特征參數化設計
體型比例（萌化幼龍）：
頭身比 1:1.5（體長 80mm 對應頭長 50mm），軀干圓潤（直徑 30mm），腹部微?。ǜ叨?5mm）；
頭部：吻端短鈍（R=5mm），眼睛占頭部 1/4（直徑 8mm），瞳孔下垂 3°（顯無辜感）。
標志性細節：
犄角：短粗螺旋角（高度 10mm，根部直徑 4mm），角尖圓鈍（R=1mm）；
鱗片：背部菱形鱗（3×4mm，高度 0.5mm），腹部圓形鱗（2×2mm，高度 0.3mm），重疊率 20%；
四肢：前肢短粗（長度 20mm），后肢略長（長度 25mm），爪墊圓形（直徑 3mm），爪尖高度 0.5mm（防尖銳）。
動態與結構設計
可動性選項：
頸部球窩關節（直徑 5mm），活動角度≥60°（低頭 / 抬頭）；
尾部鉸鏈關節（直徑 3mm），彎曲角度≥90°（卷曲 / 擺動）。
結構優化：
一體化成型：軀干與四肢無縫連接，連接處寬度≥8mm（防斷裂）；
輕量化：頭部空心（壁厚 1.5mm），內部十字支撐，總重量≤50g（適合手板把玩）。
二、打印工藝與材料選型
| 工藝類型 | 材料 | 適合場景 | 精度 | 核心優勢 |
|---|---|---|---|---|
| SLA（光固化） | 彩色光敏樹脂 | 小尺寸（50-100mm），細節精致 | ±0.05mm | 鱗片邊緣清晰，表面光滑易上色 |
| FDM（熔融沉積） | PLA/TPU | 大尺寸（100-200mm），低成本 | ±0.1mm | TPU 可實現尾部柔性擺動 |
| SLS（激光燒結） | 尼龍 12 | 耐摔款（兒童把玩） | ±0.1mm | 抗沖擊，鱗片不易脫落 |
| 多材料 3D 打印 | 剛性 + 柔性樹脂 | 硬鱗軟腹（觸感豐富） | ±0.1mm | 背部鱗片剛性 + 腹部柔性同步實現 |
材料特性適配：
萌系幼龍：SLA 粉色 / 藍色樹脂，犄角與鱗片顏色漸變（根部深、尖端淺）；
寫實幼龍：FDM PLA + 木質纖維，表面呈現巖石紋理，適合擺件；
可動款：軀干用 ABS（剛性），尾部用 TPU 90A（柔性），通過卡扣連接。
三、切片參數與打印優化
細節打印關鍵設置（SLA 工藝）
擺放角度：
腹部朝下傾斜 30°：減少背部鱗片支撐，支撐接觸點位于腹部（非可視面）；
犄角懸空部分（長度≤8mm）添加樹狀支撐（直徑 0.6mm），支撐與犄角夾角 60°。
切片參數：
層厚 0.1mm（鱗片 / 犄角區域），0.2mm（軀干主體）；
支撐密度：鱗片周圍 15%，軀干底部 20%（防傾倒）。
FDM 工藝特殊處理
鱗片打印：
層高 0.15mm，噴嘴直徑 0.4mm，確保 3mm 鱗片輪廓清晰；
溫度：PLA 噴頭 210℃，熱床 60℃，防止腹部翹曲（變形量≤0.3mm）。
四、后處理與萌化質感強化
表面細節處理
紋理強化：
SLA 打印件：800 目砂紙輕拋鱗片邊緣，保留 0.3mm 凸起；
FDM 打印件：原子灰填補層紋，打磨至 Ra≤6.3μm 后噴漆。
色彩方案：
萌系配色：
主體：淡綠（RAL 6019）漸變至鵝黃（RAL 1012）；
鱗片邊緣：描金漆（寬度 0.2mm），犄角尖端點綴熒光粉；
寫實配色：
主體：深棕（RAL 8017），腹部淺灰（RAL 7035）；
眼睛：黑色瞳孔 + 金色虹膜（UV 膠點涂，立體感凸起 0.1mm）。
功能與互動設計
可動關節組裝：
頸部插入直徑 5mm 不銹鋼球頭，配合 0.1mm 硅膠墊圈，旋轉阻尼適中（1-2N?cm）；
隱藏玩法：
腹部預留 5×5mm 凹槽，可嵌入磁貼（吸附小金幣模型）；
犄角內置 0.5mm 光纖，底部連接 LED 燈，光線從犄角尖端透出。
強度測試
尾部擺動：施加 3N 力彎曲尾部 90°，往復 100 次無斷裂；
承重測試：頭部頂部加載 100g 砝碼，持續 10 秒，頸部無變形。
五、設計避坑與成本控制
結構禁忌
鱗片與軀干連接處寬度≥1mm（FDM）或 0.8mm（SLA），避免打印時脫落；
四肢長度≤軀干直徑的 1.5 倍（如軀干 30mm，四肢≤45mm），防止傾倒。
小批量生產方案
硅膠復模（50-200 件）：
3D 打印原型制作分片模具（分型面避開背部鱗片）；
灌注 PU 樹脂（邵氏硬度 70A），成本較 3D 打印降低 60%；
手工點涂眼睛與鱗片金邊，效率 10 件 / 小時。
場景適配優化
兒童玩具：所有部件圓角處理（R≥2mm），可拆卸部件拉力≥90N（防誤吞）；
桌面擺件：底部粘貼 3mm 厚硅膠墊，防滑系數≥0.8。
六、應用場景與創新案例
文創盲盒：
SLA 打印 60mm 幼龍（6 款造型），表面 UV 打印漸變色彩，隱藏款犄角鎏金；
特點：內置 NFC 芯片，掃碼觸發龍叫聲效，適合潮玩收藏。
科普教具：
透明樹脂打印幼龍，內部 3D 打印骨骼（白色樹脂），標注 “脊椎”“肋骨” 等名稱；
尺寸 1:5（體長 80mm），用于中小學 “神話生物與現實爬行動物” 對比教學。
減壓玩具：
TPU 打印 90A 硬度幼龍，可擠壓變形（壓縮量 30%），內部填充泡沫顆粒；
互動點：捏壓腹部觸發 “咕?！?聲（內置微型氣囊），釋放壓力。
七、安全與合規
兒童款：材料通過 EN71-3 重金屬檢測（鉛≤90ppm），無細小可拆卸部件；
擺件款：表面涂層符合 REACH 法規，鄰苯二甲酸鹽含量≤0.1%。
3D 打印技術讓幼龍手板模型實現了 “神話想象 + 萌化設計 + 功能互動” 的融合，尤其適合文創禮品、潮玩開發等場景，相比傳統手工雕刻效率提升 80%，且能精準復現復雜鱗片紋理。
