行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 3cm*4cm*12cm
后處理: 噴油
案例介紹

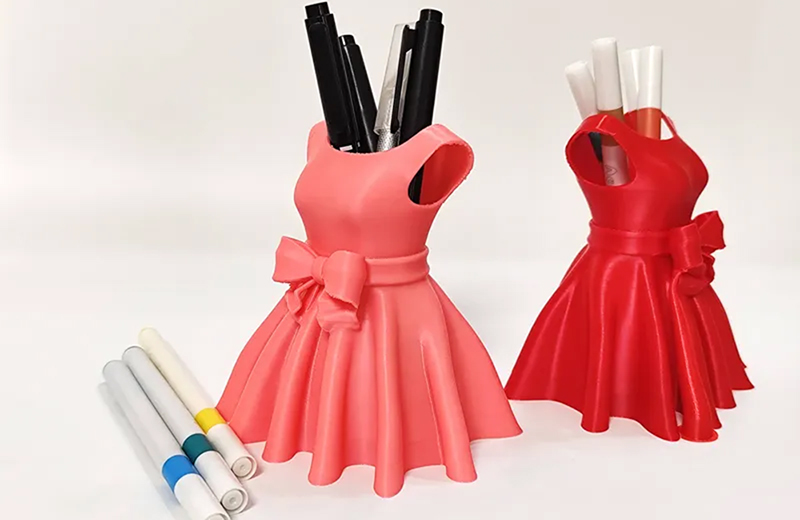

裙子筆筒手板模型融合服飾美學與文具功能，通過3D打印可實現裙擺層次感、褶皺細節與筆筒實用性的統一。以下是從設計到成品的完整技術路徑：
一、設計定位與三維建模
功能與美學平衡
筆筒核心參數：
內徑：80~100mm（適配常規鋼筆 / 馬克筆），高度 100~150mm；
壁厚：1.5~2mm（FDM）或 1~1.5mm（SLA），底部添加 5mm 厚配重底座（防傾倒）。
裙子形態設計：
裙型選擇：
傘裙：裙擺展開角度 60°~90°，由 3~5 層環形褶皺組成，每層高度差 10mm；
百褶裙：褶皺間距 5~8mm，單褶寬度 3mm，深度 2mm，呈現立體肌理。
細節特征：
腰線：寬度 10mm，雕刻腰帶紋理（如針腳線，深度 0.3mm）；
裙擺邊緣：波浪形起伏（振幅 3mm），或添加 0.5mm 厚蕾絲狀鏤空花邊。
建模技術要點
軟件組合：
主體結構：SolidWorks（繪制筆筒內壁與裙撐骨架，公差 ±0.1mm）；
褶皺細節：Blender（雕刻百褶紋理，分辨率 0.2mm）。
結構優化：
一體化設計：裙擺與筆筒底座無縫連接，連接處寬度≥20mm（防斷裂）；
輕量化：裙擺內部添加放射狀支撐筋（寬度 1mm），重量較實心結構減輕 40%。
二、打印工藝與材料選型
| 工藝類型 | 材料 | 適合裙型 | 精度 | 核心優勢 |
|---|---|---|---|---|
| FDM（熔融沉積） | PLA/ABS | 傘裙（大尺寸，成本低） | ±0.1mm | 層紋可作為褶皺肌理保留 |
| SLA（光固化） | 透明 / 彩色樹脂 | 百褶裙（細節精致） | ±0.05mm | 表面光滑，褶皺邊緣清晰 |
| SLS（激光燒結） | 尼龍 12 | 耐磨款（長期使用） | ±0.1mm | 抗沖擊，裙擺不易折斷 |
| 多材料 3D 打印 | 剛性 + 柔性樹脂 | 拼接裙（硬裙撐 + 軟裙擺） | ±0.1mm | 支撐結構剛性 + 裙擺邊緣柔性 |
材料特性適配：
百褶裙：SLA 彩色樹脂（如粉色漸變），褶皺深度精準（誤差≤0.1mm）；
傘裙：PLA + 木質纖維線材，表面呈現木紋質感，適合復古風格；
透明款：SLA 透明樹脂添加 0.1% 珠光粉，陽光照射下裙擺呈現虹彩效果。
三、切片參數與打印執行
裙擺打印關鍵設置（以 SLA 百褶裙為例）
擺放角度：
筆筒垂直站立，裙擺水平展開，與平臺夾角 15°：減少支撐對褶皺的遮擋；
裙擺邊緣懸空部分（長度≤10mm）添加點狀支撐（直徑 0.6mm），接觸點位于褶皺間隙。
切片參數：
層厚 0.1mm（褶皺區域），0.2mm（筆筒主體）；
支撐密度：裙擺內層 30%（保證挺括），外層 10%（減輕重量）。
FDM 工藝特殊處理
褶皺打印：
百褶裙每層褶皺處降低打印速度至 30mm/s（常規 50mm/s），提升層間粘結；
填充模式：裙擺采用三角形填充（密度 20%），兼顧強度與輕量化。
四、后處理與美學強化
表面質感提升
褶皺細節強化：
SLA 打印件：用 2000 目砂紙輕拋裙擺邊緣，保留 0.3mm 褶皺高度；
FDM 打印件：縫隙處用 0.5mm 細毛筆刷涂金色漆，凸顯褶皺層次感。
色彩工藝：
漸變效果：筆筒底部噴深色漆（如墨藍），裙擺漸變為淺色（如天藍），過渡帶寬度 20mm；
高光點綴：腰帶與裙擺邊緣描金漆（寬度 1mm），提升精致度。
功能優化
內部處理：
筆筒內壁打磨至 Ra≤3.2μm，避免劃傷鋼筆；
底部粘貼 3mm 厚硅膠墊（直徑與底座一致），防滑系數提升至 0.8。
裝飾配件：
裙擺縫綴 0.5mm 直徑珍珠鏈（通過 3D 打印預留的 0.6mm 小孔固定）；
頂部添加可拆卸蝴蝶結（PLA 打印，通過磁吸連接）。
強度測試
承重測試：筆筒內插入 10 支鋼筆（總重 200g），持續 24 小時，裙擺無變形；
抗摔測試：從 80cm 高度跌落至桌面，裙擺無斷裂（安全系數≥2）。
五、設計避坑與成本控制
結構禁忌
裙擺褶皺最小厚度≥0.8mm（FDM）或 0.5mm（SLA），避免打印時破損；
裙擺展開直徑≤200mm（桌面放置），過大易傾倒（需加重底座至總重≥100g）。
小批量生產方案
硅膠復模（50~100 件）：
3D 打印原型制作分片硅膠模具（沿腰線拆分，避開褶皺）；
灌注 PU 樹脂（邵氏硬度 70A），成本較 3D 打印降低 50%；
手工涂裝效率：5 件 / 人 / 天，單件成本≤30 元。
模塊化設計
裙擺可替換：設計通用接口（卡扣 + 螺絲），搭配不同風格裙擺（百褶、傘裙、蕾絲）；
筆筒內膽可拆卸：內置 PP 材質內膽（便于清洗），通過魔術貼固定。
六、應用場景與創新案例
文創禮品款：
SLA 打印漢服襦裙造型筆筒，裙擺繡紋通過 UV 打印實現（精度 0.1mm），搭配木質筆架；
特點：筆筒內壁刻古詩，文化氛圍濃厚，適合文具收藏。
兒童款：
FDM 打印卡通公主裙筆筒（粉色 PLA），裙擺添加熒光顆粒，暗處發光；
安全設計：所有邊緣倒圓角（R=3mm），材料通過 EN71-3 認證。
藝術裝置款：
參數化設計裙擺（用 Grasshopper 生成分形褶皺），SLA 透明樹脂打印，內置 LED 燈帶；
功能：筆筒底部觸摸感應，燈光隨環境亮度變化，適合展廳或辦公桌裝飾。
七、質量檢測標準
尺寸精度：筆筒內徑誤差≤0.5mm，確保鋼筆順利放入；
結構強度：裙擺施加 5N 橫向力，變形量≤5mm（去除力后恢復原狀）；
外觀要求：褶皺無塌陷，表面無支撐殘留（尤其是百褶裙的間隙處）。
3D 打印技術突破了傳統注塑工藝對復雜裙擺結構的限制，使裙子筆筒兼具裝飾性與實用性，尤其適合個性化定制、文創禮品等場景，相比手工制作效率提升80%以上。
