行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 10cm*4cm*3cm
后處理: 噴油
案例介紹

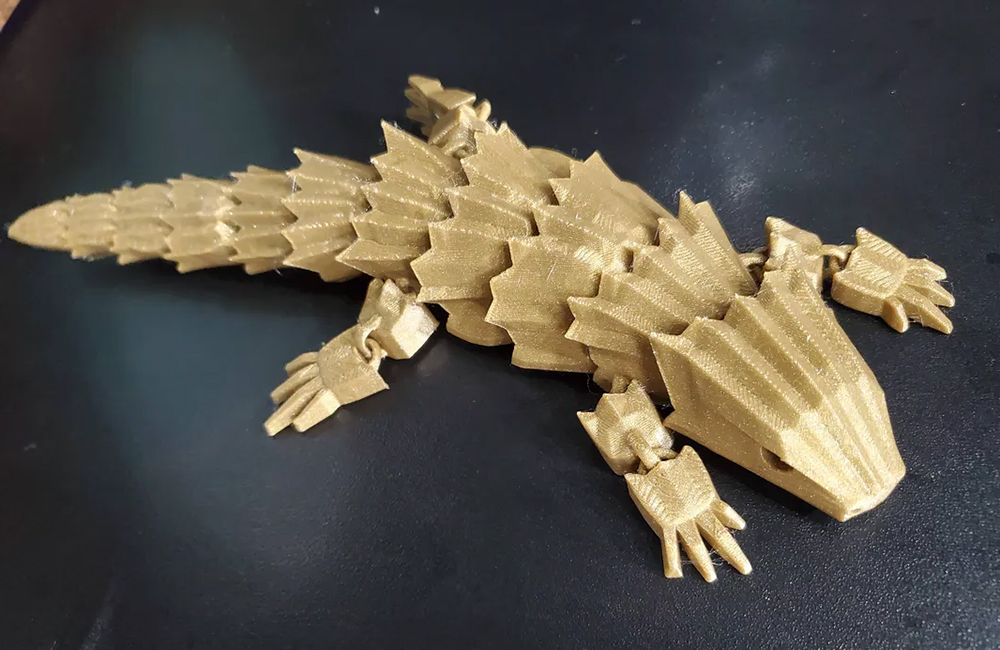

鱷魚手板模型需兼顧生物特征還原（如鱗片紋理、吻部比例）與結構強度，通過 3D 打印技術可精準實現其兇猛形態與動態張力。以下是從形態解構到功能驗證的完整技術路徑：
一、鱷魚形態參數化設計與建模
核心特征提取
體型比例：
體長：吻長 = 5:1（如 100mm 體長對應 20mm 吻長），軀干直徑為體長的 1/6；
頭部角度：吻端上翹 5°，眼窩突出高度 3mm，與吻部水平線夾角 20°。
細節特征：
鱗片分布：背部棱鱗（3×4mm，高度 1mm）、腹部圓鱗（2×2mm，高度 0.5mm），排列呈覆瓦狀；
尾部：側扁形態（寬度為軀干的 1/2），尾椎紋路間距 5mm，尾尖漸細至 2mm。
建模技術要點
軟件組合：
主體結構：Maya（構建軀干曲線，誤差≤0.5mm）；
細節雕刻：ZBrush（刻畫鱗片邊緣鋸齒、皮膚褶皺，深度 0.3-0.8mm）；
工程化處理：SolidWorks（添加可動關節軸孔，直徑 3mm，公差 ±0.1mm）。
動態設計：
可動關節：頸部（球窩關節，活動角度≥45°）、尾部（鉸鏈關節，彎曲角度≥90°）；
輕量化：軀干空心化（壁厚 1.5mm），內部十字支撐，重量較實心模型減輕 40%。
二、打印工藝與材料選型
| 工藝類型 | 材料 | 適合部位 | 精度 | 功能優勢 |
|---|---|---|---|---|
| SLA（光固化） | 剛性樹脂 | 頭部細節（鱗片、牙齒） | ±0.05mm | 表面光滑，鱗片紋理清晰 |
| FDM（熔融沉積） | PLA/TPU | 軀干、尾部（硬軟結合） | ±0.1mm | PLA 支撐鱗片，TPU 模擬腹部柔性 |
| SLS（激光燒結） | 尼龍 12 | 耐磨損模型（長期展示） | ±0.1mm | 自潤滑性好，關節壽命≥5000 次 |
| 多材料 3D 打印 | 剛性 + 柔性樹脂 | 整體一次成型（硬鱗軟腹） | ±0.1mm | 背部鱗片剛性 + 腹部柔性同步實現 |
材料組合案例：
頭部 / 背部：剛性樹脂（抗拉強度 35MPa），確保鱗片立體感；
腹部 / 尾部關節：TPU 90A（邵氏硬度），斷裂伸長率≥300%，可彎曲定型；
牙齒：光敏樹脂（白色），尖端倒圓（R=0.5mm），避免尖銳劃傷。
三、切片參數與打印優化
鱗片細節打?。⊿LA 工藝）
擺放角度：
背部朝上傾斜 30°：減少鱗片支撐接觸面積（≤5%），避免遮擋紋理；
吻部懸空部分長度≤15mm，添加樹狀支撐（直徑 0.6mm）。
切片參數：
層厚 0.05mm（鱗片區域），0.1mm（軀干主體）；
曝光時間：鱗片凸起處增加 10% 曝光，確保 0.5mm 高度精準成型。
可動關節打?。‵DM 工藝）
溫度控制：
PLA 軀干：噴頭 210℃，熱床 60℃，防止翹曲（變形量≤0.3mm）；
TPU 腹部：噴頭 230℃，熱床 50℃，提升層間粘結力。
支撐策略：
關節軸孔內部用可溶性支撐（PVA），打印后浸泡去除（水溫 80℃，20 分鐘）；
尾部懸空段（長度＞20mm）添加線性支撐，支撐密度 20%。
四、后處理與仿生效果強化
表面質感塑造
鱗片紋理強化：
噴砂（50μm 氧化鋁）凸顯鱗片凹凸感，背部棱鱗噴啞光漆（光澤度 10GU）；
腹部圓鱗噴半光漆（光澤度 30GU），模擬皮膚濕潤質感；
化學做舊：用稀釋氧化鐵溶液涂抹鱗片縫隙，形成 “泥漬” 效果（深度 0.1mm）。
色彩還原：
經典配色：
背部：深綠色（RAL 6005）漸變至橄欖綠（RAL 6003）；
腹部：淺黃色（RAL 1003），鱗片邊緣描深褐邊（寬度 0.3mm）；
特殊效果：鱗片表面噴涂熒光顏料（波長 520nm），暗處呈現生物發光假象。
動態功能實現
關節組裝：
頸部插入直徑 3mm 不銹鋼軸，配合 0.1mm 厚硅膠墊圈，旋轉阻尼適中（1-2N?cm）；
尾部鉸鏈添加微型彈簧（直徑 0.8mm），提供復位力，擺動后自動恢復直線狀態。
互動元素：
下頜可開合（角度≥30°），內置磁吸結構（吸力≥0.5N），閉合時穩固；
眼部嵌入 0.5mm 直徑黑色玻璃珠，提升立體感。
強度測試
尾部承重：施加 5N 力彎曲尾部 90°，持續 10 秒無斷裂；
鱗片耐磨：用橡皮擦摩擦 100 次，紋理無明顯磨損（涂層附著力≥4N/cm2）。
五、設計避坑與量產方案
結構禁忌
吻部尖端直徑≥3mm，避免打印時斷裂或使用時劃傷；
鱗片與軀干連接處寬度≥1mm（FDM）或 0.8mm（SLA），防止脫落。
成本控制策略
分件打印 + 組裝：
頭部、軀干、尾部獨立打印，通過卡扣 + 螺絲連接（節省材料 30%）；
非可視面（如腹部內側）簡化細節，降低打印時間。
小批量生產：
硅膠復模：3D 打印原型制作分片模具，灌注 PU 樹脂（邵氏硬度 60A），單件成本較 3D 打印降低 60%；
效率：50 件 / 批次，手工涂裝 8 小時完成，適合文創禮品量產。
場景適配優化
兒童玩具：所有部件圓角處理（R≥2mm），可拆卸部件拉力≥90N（防誤吞）；
展覽模型：表面噴涂抗 UV 涂層（耐候等級≥5 級），戶外展示 1 年無褪色。
六、應用場景與創新案例
科普教具：
透明樹脂打印鱷魚軀干，內部 3D 打印骨骼（白色樹脂）與內臟（彩色樹脂），標注器官名稱；
尺寸 1:20（體長 150mm），適合中小學生物課堂演示。
水族造景模型：
尼龍 12 打印防水模型（吸水率≤0.1%），表面抗菌涂層處理，可長期浸泡于魚缸；
尾部可微調角度，搭配水草、珊瑚營造生態場景。
藝術裝置：
金屬 3D 打?。S銅）鱷魚頭部，表面做舊處理（銹蝕紋理），搭配木質底座；
吻部嵌入 LED 燈帶，燈光透過鱗片縫隙投射光影，營造神秘感。
七、安全與合規
兒童使用標準：
材料通過 EN71-3 重金屬檢測（鉛≤90ppm，鎘≤75ppm）；
無細小可拆卸部件（如牙齒與頭部一體成型）。
環保要求：
水族用模型材料通過 GB/T 18401-2010 檢測，對魚類無毒性刺激。
3D 打印技術為鱷魚模型提供了從毫米級生物細節到動態功能的全維度解決方案，既適合科學精準還原，也可實現藝術化創作，相比傳統翻模工藝提升 50% 的細節表現力。
