行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 3cm*2cm*2cm
后處理: 噴油
案例介紹

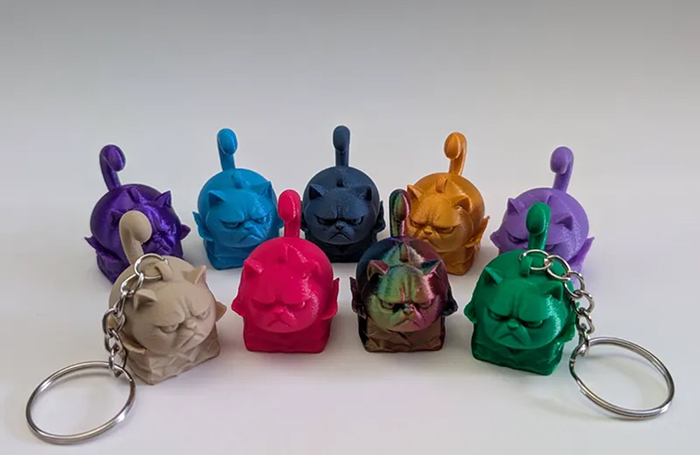

不爽貓（Grumpy Cat）鑰匙掛件以其標志性的 “不爽” 表情和萌喪風格深受喜愛，3D打印技術可精準還原其面部褶皺、肢體比例及細節特征，同時兼顧掛件的耐用性與便攜性。以下是從形象解構到成品實現的完整技術路徑：
一、不爽貓形象解構與三維建模
核心特征參數化設計
面部比例：
頭身比 1:1.2（掛件總長 30~40mm），頭部寬度 20mm，厚度 10mm；
標志性皺眉：眉間褶皺深度 0.8mm，鼻梁至額頭傾斜角度 15°，嘴角下垂 3mm。
肢體細節：
耳朵：三角形立耳，高度 8mm，耳尖圓鈍（R=1mm）；
爪子：前爪蜷縮，爪尖高度 0.5mm（避免尖銳），爪墊直徑 3mm。
建模技術要點
軟件組合：
基礎造型：Blender（快速勾勒面部曲線，誤差≤0.5mm）；
細節雕刻：ZBrush（刻畫胡須根部凹痕、面部絨毛紋理，精度 0.2mm）；
工程化處理：SolidWorks（添加吊孔，直徑 3mm，孔壁厚度 2mm）。
結構優化：
輕量化：頭部空心設計（壁厚 1.5mm），內部十字支撐減重 30%；
防斷裂：吊孔與頭部連接處添加扇形加強筋（寬度 5mm）。
二、打印工藝與材料選型
| 工藝類型 | 材料 | 精度 | 適合場景 | 表面效果 |
|---|---|---|---|---|
| SLA（光固化） | 彩色光敏樹脂 | ±0.05mm | 高精度細節（如面部褶皺） | 光滑細膩，可直接上色 |
| FDM（熔融沉積） | PLA/TPU | ±0.1mm | 低成本原型、耐摔掛件 | 有層紋，需后處理 |
| SLS（激光燒結） | 尼龍 12 | ±0.1mm | 耐磨損掛件（長期使用） | 表面磨砂，可染色 |
| 金屬 3D 打?。⊿LM） | 銀合金 | ±0.05mm | 高端收藏級掛件 | 金屬光澤，可拋光電鍍 |
材料特性對比：
PLA：成本低（≤5 元 / 件），適合快速驗證設計，表面可噴漆；
彩色樹脂：預混橘白漸變顏料（不爽貓經典毛色），一次成型無需涂裝；
銀合金：密度 10.5g/cm3，適合高端定制，表面可刻字編號。
三、切片參數與打印執行
SLA 工藝關鍵設置（以 20mm 頭部為例）
擺放角度：
面部朝下 45° 傾斜：減少支撐對表情細節的遮擋；
吊孔軸線垂直于平臺，確?？讖骄龋ü?±0.1mm）。
支撐設計：
耳朵懸空部位添加樹狀支撐（直徑 0.6mm），接觸點位于耳背非可視面；
下巴凹陷處點狀支撐（直徑 0.5mm），間距 3mm，避免打印塌陷。
FDM 工藝特殊處理
層厚與速度：
面部細節層厚 0.1mm（標準 0.2mm），打印速度 40mm/s，確保褶皺清晰；
溫度控制：
PLA 材料：噴頭 210℃，熱床 60℃，防止頭部邊緣翹曲（變形量≤0.3mm）。
四、后處理與萌喪質感強化
表面細節處理
紋理還原：
SLA 打印件：800 目砂紙輕拋面部，保留 0.3mm 絨毛紋理；
FDM 打印件：原子灰補平層紋，打磨至 Ra≤6.3μm，再噴漆。
毛色工藝：
經典配色方案：
頭部：橘色（RAL 2008）漸變至白色（RAL 9016）；
耳朵內側 / 爪墊：粉色（RAL 3015），邊緣描黑（0.2mm 細線）；
涂裝步驟：
噴白色底漆增強附著力；
分色遮蓋面部，噴涂漸變橘色；
細節筆涂爪墊與眼睛（黑色瞳孔 + 黃色虹膜）。
功能強化
吊孔加固：
金屬圈嵌套：吊孔內壓入直徑 3mm 不銹鋼環（過盈量 0.05mm），拉力提升至 15N；
互動元素：
眼睛嵌入 0.5mm 熒光貼紙，暗處發光；
背部雕刻二維碼（尺寸 5×5mm），掃碼跳轉不爽貓表情包合集。
耐用性測試
跌落測試：1m 高度跌落至水泥地，無裂紋（安全系數≥2）；
磨損測試：鑰匙串摩擦 1000 次，涂層無脫落（附著力≥5N/cm2）。
五、設計避坑與成本控制
結構禁忌
吊孔直徑≤5mm（防兒童誤吞），孔壁厚度≥2mm（避免斷裂）；
面部凸起細節（如胡須）高度≤1mm，FDM 打印易斷（建議 SLA 工藝）。
小批量生產方案
硅膠復模（50~200 件）：
3D 打印原型制作分片硅膠模具（分型面避開面部）；
灌注 PU 樹脂（邵氏硬度 80A），成本較 3D 打印降低 60%；
手工涂裝效率：15 件 / 人 / 天，單件成本≤8 元。
個性化定制
模塊化替換：頭部可搭配不同表情（驚訝、委屈），吊孔通用；
刻字區域：背部預留 10×5mm 平面，激光雕刻姓名 / 日期（深度 0.3mm）。
六、應用場景與創新案例
文創掛件：
透明樹脂打印頭部，內部封裝干花，表面噴啞光漆模擬 “貓毛質感”，搭配皮質掛繩；
限量版附收藏卡（印有序號與設計理念）。
解壓玩具掛件：
TPU 打印整體（邵氏硬度 90A），可輕微擠壓變形（回彈時間≤1 秒），面部褶皺隨擠壓變化；
吊孔內置鈴鐺，晃動時發聲。
寵物紀念定制：
基于用戶寵物照片 3D 建模，融合不爽貓表情特征，銀合金打印永久保存；
表面電鍍玫瑰金，提升收藏價值。
七、安全與合規
兒童使用標準：
所有部件通過 90N 拉力測試（防脫落誤吞）；
材料符合 ASTM F963（無鉛、鄰苯二甲酸鹽≤0.1%）。
版權合規：
非商業用途需標注 “同人創作”，商業用途需獲得 IP 授權。
通過 3D 打印技術，不爽貓鑰匙掛件可實現從表情包到實體掛件的高還原轉化，尤其適合文創電商、粉絲經濟場景，相比傳統滴膠工藝提升 50% 的細節精度與生產效率。
