案例介紹

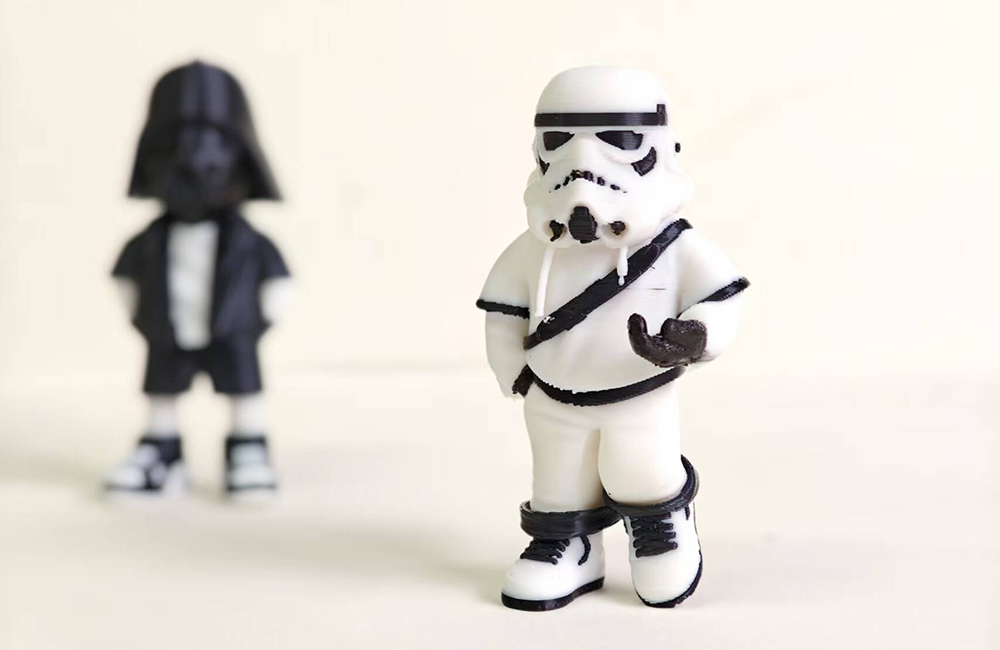

星際大戰角色玩偶手板模型需兼顧角色特征還原、結構強度與可動性，通過 3D 打印技術可精準復刻盔甲紋理、武器細節及標志性造型。以下是從 IP 元素提取到成品展示的完整技術路徑：
一、角色特征解構與三維建模
經典角色關鍵元素提取
達斯?維達：
頭盔弧度：前視夾角 110°，頂部天線高度 15mm，面罩網格精度 0.5mm；
盔甲分層：胸甲、肩甲、腰帶分件設計，接縫公差≤0.2mm。
風暴兵：
頭盔劃痕紋理：隨機分布 0.3mm 深凹痕，間距 2-5mm；
盔甲曲線：軀干盔甲外擴角度 15°，確保比例還原。
建模技術流程
軟件組合：
主體結構：Maya（人體比例校準，誤差≤1%）；
細節雕刻：ZBrush（盔甲紋路深度 0.8mm，褶皺精度 0.2mm）；
工程化處理：SolidWorks（添加關節軸孔，直徑 3-5mm）。
可動性設計：
關節類型：
球窩關節：肩部、髖部（活動角度≥90°）；
鉸鏈關節：肘部、膝部（彎曲角度≥120°）；
公差設置：軸孔直徑比軸大 0.1-0.2mm（如軸 φ4mm，孔 φ4.1mm）。
二、打印工藝與材料選型
| 工藝類型 | 材料 | 適合部位 | 精度 | 后處理重點 |
|---|---|---|---|---|
| SLA（光固化） | 剛性樹脂 | 頭盔、盔甲細節（如面罩網格） | ±0.05mm | 支撐拆除后拋光至鏡面 |
| FDM（熔融沉積） | ABS/ASA | 軀干、四肢主體 | ±0.1mm | 層紋打磨與補土處理 |
| SLS（激光燒結） | 尼龍 12 | 可動關節（耐磨損） | ±0.1mm | 噴砂后染色 |
| 金屬 3D 打?。⊿LM） | 不銹鋼 | 高端收藏級武器（如光劍） | ±0.05mm | 電解拋光 + 電鍍紅銅 |
材料特性優化：
盔甲部件：SLA 樹脂添加 10% 碳纖維，抗拉強度提升 20%，模擬金屬質感；
軟質部件：TPU 打印披風（硬度 80A），斷裂伸長率≥300%，擺動自然。
三、切片參數與打印執行
復雜結構打印策略（以風暴兵頭盔為例）
擺放角度：
頭盔頂部朝上，面罩與平臺呈 45°，減少懸空支撐；
鏤空面罩區域（網格孔徑 1.5mm）底部添加傘狀支撐，支撐直徑 0.8mm。
切片參數：
層厚 0.05mm（面罩網格），0.1mm（主體）；
支撐密度：復雜區域 30%，實心區域 10% 填充。
可動關節打印要點
軸孔處理：
FDM 打印時軸孔層厚設為 0.1mm，開啟 “螺旋外壁” 模式；
SLA 打印后用 3mm 鉸刀手工擴孔，配合 608 軸承（公差 ±0.02mm）。
四、后處理與 IP 質感還原
表面細節強化工藝
盔甲紋理：
噴砂（50μm 玻璃珠）凸顯 0.5mm 深劃痕；
化學蝕刻在不銹鋼盔甲表面形成 “戰斗痕跡”（深度 0.1mm）；
啞光清漆罩面（光澤度 10±5GU），模擬舊化效果。
標志性配色：
達斯?維達：
頭盔：噴涂黑色底漆 + 啞光黑面漆（RAL 9005）；
呼吸器：金屬銀漆（含 20% 鋁粉）+ 透明紅漆（厚度 5μm）；
尤達：
皮膚：綠色色漿 + 柔性樹脂打印，表面植 0.5mm 短毛（密度 20 根 /cm2）。
可動功能實現
關節組裝：
插入直徑 3mm 不銹鋼軸，配合 0.1mm 厚硅膠墊圈增加阻尼；
活動部位涂抹二硫化鉬潤滑劑（摩擦系數≤0.1）。
配件集成：
光劍：透明樹脂打印劍身，內部預埋 0.5mm LED 燈帶（5050 型號）；
披風：TPU 打印后邊緣縫合 0.2mm 寬彈性線，提升擺動流暢度。
精度檢測
角色比例：頭部與軀干高度比 1:6.5（符合電影設定）；
關節壽命：1000 次屈伸測試后，活動角度衰減≤5%。
五、IP 合規與量產方案
版權合規要點
造型修改：在不影響識別度前提下調整細節（如盔甲紋路偏移 5%）；
材質區分：商業用途需使用非電影官方指定材料（如用尼龍替代金屬）。
小批量生產方案
硅膠復模（50-200 件）：
3D 打印原型表面涂脫模劑，制作分片硅膠模具；
灌注 PU 樹脂（邵氏硬度 60A），成本較 3D 打印降低 60%；
手工分色涂裝，效率10件/人/天。
注塑成型（1000 + 件）：
3D 打印母模制作鋁合金模具（型芯 / 型腔分離），周期 4 周，成本攤薄至 15 元 / 件。
六、創新應用案例
AR 互動玩偶：
SLA 打印空心頭盔，內部嵌入 NFC 芯片，手機觸碰觸發角色語音（如達斯?維達呼吸聲）；
盔甲表面印刷 AR 標記，掃碼顯示角色背景故事。
發光場景套裝：
打印 Death Star 底座（直徑 150mm），鏤空結構內置 LED 矩陣，角色玩偶放置后觸發對應光效；
底座材質為半透明樹脂，透光率 70%，模擬星際背景。
可變形機器人：
采用多關節設計，3D 打印部件通過磁吸連接，實現從 X 翼戰機到機器人的形態轉換；
關鍵連接處使用金屬嵌件（抗拉強度≥30MPa），確保變形壽命。
七、安全與收藏級標準
兒童玩具安全：
小部件（如光劍）需通過 90N 拉力測試，脫落風險≤1%；
材料重金屬含量：鉛≤90ppm，鎘≤75ppm（符合 EN71-3）。
收藏級品質：
表面粗糙度：盔甲部位 Ra≤1.6μm，鏡面部件 Ra≤0.8μm；
限量版編號：金屬蝕刻牌（厚度 0.5mm）鑲嵌于底座，激光雕刻唯一編碼。
通過 3D 打印技術，星際大戰角色玩偶手板模型可實現從屏幕形象到實體收藏的高精度轉化，尤其適合 IP 衍生品開發、主題展陳等場景，相比傳統雕塑工藝縮短 50% 的開發周期。
