案例介紹

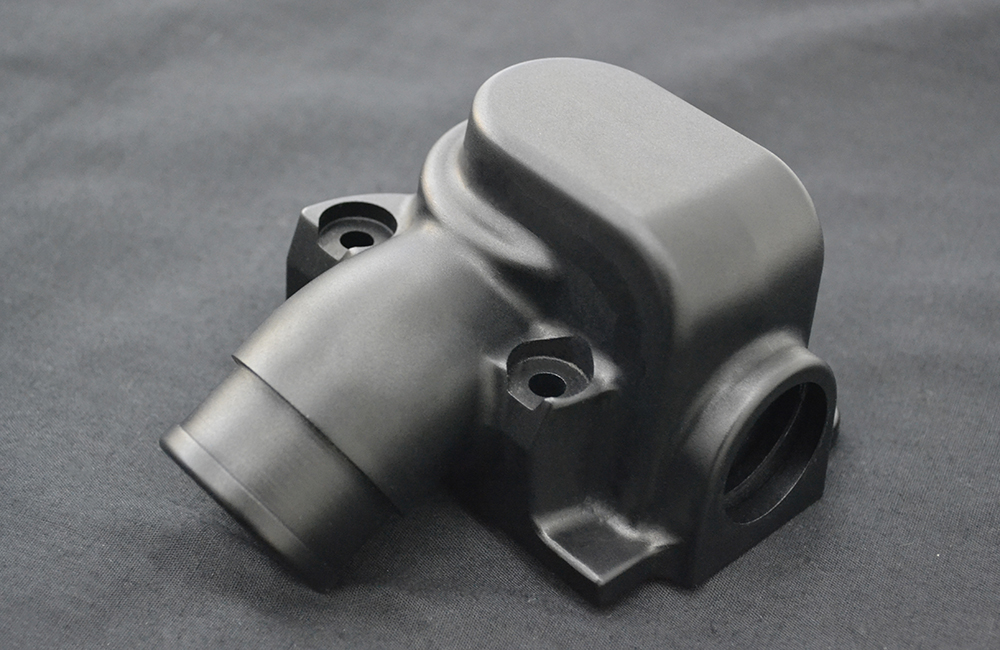

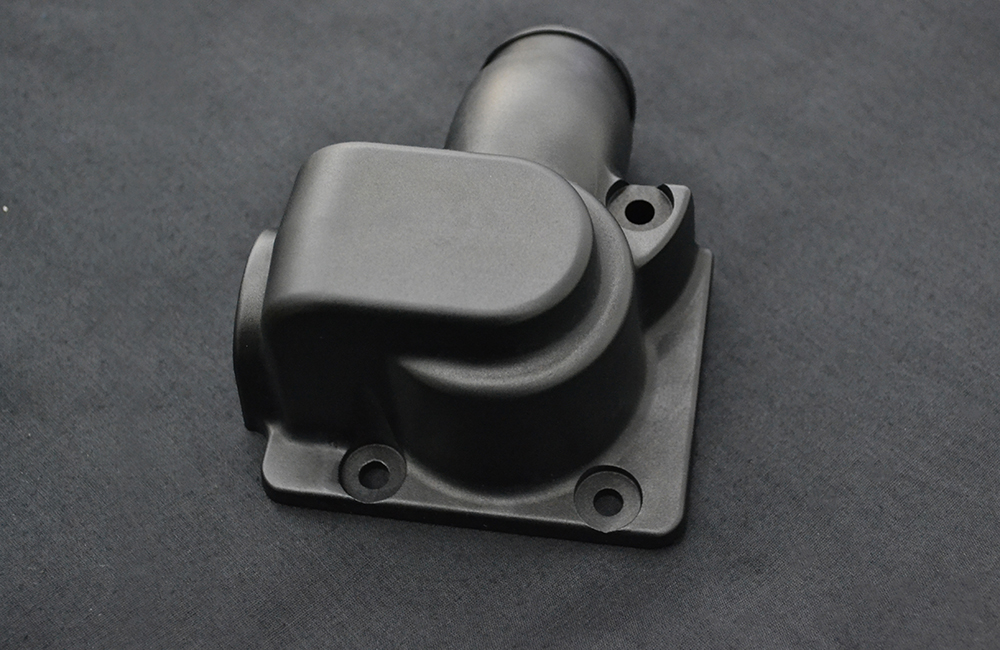

CNC加工塑料相機外殼手板模型是一種常見的快速原型制作方法，適用于高精度、復雜結構或需要功能性驗證的零件。以下是關于CNC加工塑料相機外殼手板模型的詳細流程和注意事項：
1. 材料選擇
常用塑料材料：
ABS：強度高、韌性好，適合結構件和外觀件。
PC（聚碳酸酯）：透明或半透明，耐沖擊，適合需要高光澤或透明效果的外殼。
PMMA（亞克力）：高透明度，適合鏡頭蓋或裝飾件。
PA（尼龍）：耐磨、耐油，適合需要一定強度的零件。
POM（賽鋼）：高硬度、低摩擦，適合精密零件。
選擇依據：根據相機外殼的功能、外觀要求、耐候性以及成本綜合考慮。
2. 設計階段
3D建模：使用CAD軟件（如SolidWorks、UG、ProE等）設計相機外殼的3D模型，確保尺寸精度和裝配配合。
分型面設計：如果需要拆分多個部件，需設計合理的分型面，方便后續加工和組裝。
拔模角度：為便于脫模，需在模型上添加拔模斜度（通常1°~3°）。
支撐結構：對于薄壁或懸空部分，可能需要添加支撐結構，防止加工變形。
3. CNC加工流程
編程：
使用CAM軟件（如Mastercam、PowerMill等）將3D模型轉換為CNC機床可識別的G代碼。
設置加工參數（如切削速度、進給量、刀具路徑等），優化加工效率和表面質量。
裝夾與定位：
使用精密夾具（如虎鉗、真空吸盤、治具等）固定工件，確保加工過程中不會移位。
對于復雜形狀，可能需要多次裝夾或使用輔助定位塊。
粗加工：
使用大直徑刀具（如平底刀、球頭刀）進行粗加工，去除大部分材料，保留0.5~1mm的余量。
精加工：
使用小直徑刀具（如尖刀、球頭刀）進行精加工，確保尺寸精度和表面光潔度。
對于細節部分（如文字、logo、倒角等），需單獨編程加工。
清根與去毛刺：
使用小刀具清理角落和邊緣的殘留材料，避免應力集中。
手工或化學方法去除毛刺，確保手感光滑。
4. 后處理
表面處理：
根據需求選擇合適的表面處理工藝，如噴砂、拋光、電鍍、噴涂等。
對于仿金屬效果，可以選擇電鍍或真空鍍膜。
組裝與測試：
將加工好的零件進行組裝，驗證裝配配合和功能性（如按鍵、鏡頭安裝等）。
進行外觀檢查，確保無瑕疵、色差一致。
絲印或鐳雕：
如果需要文字、圖案或標識，可以進行絲印或激光雕刻。
5. 注意事項
精度控制：
相機外殼通常對尺寸精度和裝配配合要求較高，需使用高精度CNC機床（如加工中心）和精密刀具。
加工過程中需定期檢測尺寸，避免累積誤差。
材料特性：
不同塑料材料的切削參數差異較大，需根據材料特性調整加工參數（如轉速、進給量等）。
注意材料的內應力問題，避免加工后變形。
成本與效率：
CNC加工適合小批量或高精度零件，大批量生產時可以考慮注塑模具。
優化刀具路徑和加工策略，降低加工時間和成本。
6. 替代方案
3D打印：適合復雜結構或低精度要求的手板，但表面質量和強度可能不如CNC加工。
復模（硅膠模）：適合小批量復制，成本低，但需要先制作原型。
通過CNC加工制作的塑料相機外殼手板模型具有高精度、良好的表面質量和功能性，適合用于產品驗證、展示或小批量生產。根據具體需求，可以結合其他工藝（如3D打印、復模等）進一步優化流程和成本。
