亚洲AV无码久久久一区二区三区,免费污一区二区三区,狠狠撸青青草,午夜成人影片无码毛片

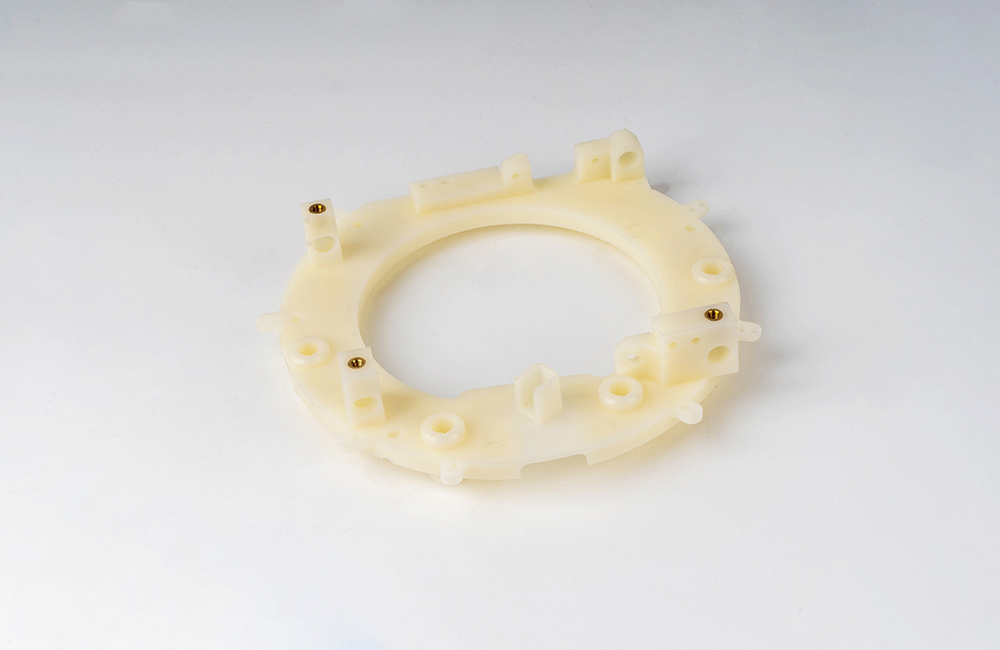

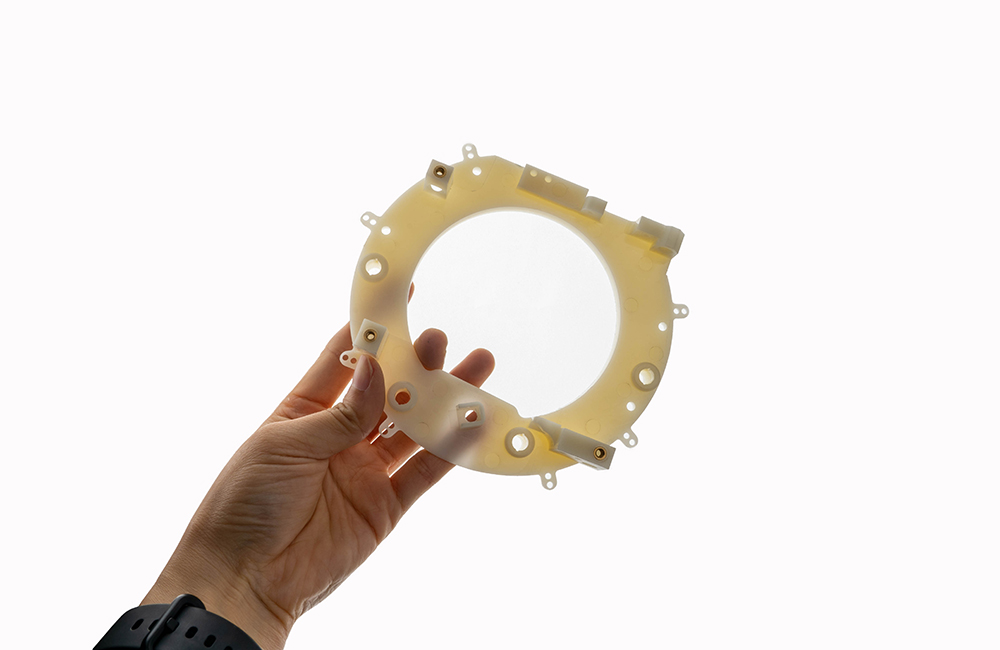

注塑加工墊片手板模型的制作涉及多個關鍵步驟和注意事項。以下是詳細的制作流程：

一、設計階段

三維建模

首先，根據產品需求，利用專業的三維設計軟件（如SolidWorks、UG NX、Pro/E等）創建墊片的三維模型。在設計過程中，要充分考慮墊片的形狀、尺寸、厚度、孔位、倒角等細節特征，確保模型的準確性和完整性。例如，如果墊片是用于密封兩個機械部件之間的間隙，其形狀可能需要與部件的接觸面緊密貼合，并且孔位要與其他連接部件的螺栓或螺釘相匹配。

對于一些復雜的墊片形狀，可能還需要進行分型面的設計。分型面是模具上下模分開的界面，它的設計直接影響到后續模具的加工和注塑成型的效果。合理的分型面應該使模具易于加工，并且在成型過程中能夠保證墊片順利脫模，避免出現飛邊、拉傷等缺陷。

模型優化

在完成初步的三維建模后，需要對模型進行優化。這包括檢查模型的壁厚是否均勻，避免出現過厚的區域導致冷卻不均或過薄的區域容易破裂等問題。一般來說，墊片的壁厚應根據其使用場景和材料特性來確定，常見的壁厚范圍在0.5 – 3mm之間。

同時，還要優化模型的結構，減少不必要的圓角、加強筋等結構，以降低模具加工的難度和成本。但是，對于一些需要增強強度的部位，可以適當添加加強筋，但要注意加強筋的厚度和高度不應過大，以免影響墊片的整體性能和外觀。

二、選擇合適的材料

材料考慮因素

根據墊片的使用環境和性能要求，選擇合適的材料。如果是用于一般工業環境的墊片，如機械密封墊片，可選用聚碳酸酯（PC）、尼龍（PA）、聚丁烯苯（ABS）等工程塑料材料。這些材料具有良好的強度、耐磨性和化學穩定性，能夠滿足大多數工業應用的需求。

若是用于食品、醫藥等行業的墊片，則需要選擇符合相關衛生標準的材料，如聚乙烯（PE）、聚丙烯（PP）等。這些材料無毒無味，耐化學腐蝕性強，適合與食品、藥品等直接接觸。

對于一些特殊環境下使用的墊片，如高溫環境，可能需要選擇耐高溫的材料，如聚四氟乙烯（PTFE），它能夠在 – 180℃至260℃的溫度范圍內長期使用，并且具有優異的耐化學腐蝕性和自潤滑性。

材料特性與加工方法的關系

不同的材料具有不同的加工特性，在選擇材料時要考慮其是否適合注塑加工工藝。例如，有些材料具有較高的熔體粘度，需要較高的注塑壓力和溫度才能填充模具型腔；而有些材料則較易流動，但對冷卻速度較為敏感。因此，要根據材料的特性來合理調整注塑加工參數，以確保墊片手板模型的質量。

三、模具制作

模具設計

根據優化后的墊片三維模型，進行模具設計。模具通常由動模和定模兩部分組成，其結構設計要考慮到注塑成型的整個過程，包括塑料熔體的填充、保壓、冷卻和脫模等環節。

在設計模具時，要確定合適的澆口位置和形式。澆口是塑料熔體進入模具型腔的通道，其位置和形式的選擇直接影響到墊片的成型質量和外觀。常見的澆口形式有側澆口、點澆口、潛伏式澆口等。例如，對于薄壁墊片，采用側澆口可以使塑料熔體快速、均勻地填充型腔；而對于外觀質量要求較高的墊片，采用潛伏式澆口可以在脫模后將澆口痕跡隱藏起來，提高墊片的外觀美觀度。

此外，還要設計合理的冷卻系統。冷卻系統的作用是加速塑料熔體在模具內的冷卻速度，使其盡快固化定型。常見的冷卻方式有水冷、風冷等。對于大型或厚度較大的墊片模具，通常采用水冷系統，通過在模具內部開設冷卻水道，使冷卻水循環流動，帶走熱量。

模具加工

模具加工是一個復雜且精度要求很高的過程。首先，根據模具設計圖紙，選擇合適的模具材料，如模具鋼等。常用的模具鋼有P20、718等，這些材料具有良好的機械性能和耐磨性，能夠滿足模具的使用要求。

然后，利用數控機床（如數控銑床、加工中心等）對模具進行加工。按照設計尺寸和精度要求，將模具鋼加工成所需的形狀和尺寸，包括型腔、型芯、滑塊、頂針等各個部件。在加工過程中，要嚴格控制加工精度，確保各部件之間的配合精度符合要求。例如，型腔和型芯的尺寸公差應控制在±0.02mm以內，以保證墊片的尺寸精度。

接下來，對加工好的模具部件進行組裝和調試。在組裝過程中，要注意各部件的安裝順序和配合間隙，確保模具能夠正常開合和運行。調試過程中，要對模具的注塑參數（如注塑壓力、注塑溫度、保壓時間等）進行初步設定和調整，觀察塑料熔體在模具內的填充情況和墊片的成型質量，及時發現并解決問題。

四、注塑成型

注塑設備準備

選擇合適的注塑機。注塑機的選型要根據墊片的尺寸、重量、材料等因素來確定。例如，對于小型薄壁墊片，可選用小型注塑機；而對于大型厚壁墊片，則需要選用大型注塑機。注塑機的鎖模力要足夠大，以防止在注塑過程中模具被塑料熔體的壓力脹開。

在注塑前，要對注塑機進行預熱和調試。將注塑機的溫度設定到合適的范圍，一般包括料筒溫度、噴嘴溫度、模具溫度等。料筒溫度和噴嘴溫度要根據所選材料的熔點和玻璃化轉變溫度來確定，確保塑料原料能夠均勻熔化并具有良好的流動性。模具溫度則要根據墊片的尺寸和形狀進行調整，一般控制在40 – 80℃之間，以避免塑料熔體在模具內冷卻過快或過慢，影響成型質量。

注塑成型過程

將預處理好的塑料原料加入注塑機的料筒中，啟動注塑機進行注塑成型。注塑過程中，塑料熔體在螺桿的推動下，通過料筒前端的噴嘴注入模具型腔。在注塑壓力的作用下，塑料熔體迅速填充型腔，并保持一定的壓力進行保壓，使塑料熔體在型腔內充分冷卻和固化。

注塑成型的工藝參數對墊片手板模型的質量有著重要影響。注塑壓力一般控制在80 – 200MPa之間，保壓時間根據墊片的厚度和形狀而定，通常為5 – 20秒。在冷卻過程中，要保持模具的溫度穩定，冷卻時間一般在10 – 30秒左右，具體時間取決于墊片的尺寸和材料的熱傳導性能。

成型完成后，注塑機通過頂出機構將墊片從模具中推出。在推出過程中，要注意避免墊片受到損傷或變形。對于一些形狀復雜或尺寸較小的墊片，可能需要使用特殊的頂出方式或輔助工具來確保順利脫模。

五、后處理

去除毛邊和飛邊

脫模后的墊片手板模型可能會存在毛邊和飛邊等缺陷，需要使用刀具、砂紙、銼刀等工具將其去除。在去除過程中，要小心操作，避免損傷墊片的本體。對于一些精細的部位，可以使用小型刀具或砂紙進行修整，使墊片的邊緣光滑、平整。

表面處理（如有需要）

根據墊片的使用要求和客戶的要求，可能需要對墊片手板模型進行表面處理。常見的表面處理方法有打磨、拋光、噴漆、電鍍等。例如，如果墊片需要有良好的外觀效果，可以對其進行打磨和拋光處理，使其表面光滑、亮麗；如果墊片需要具備導電性能或耐腐蝕性能，可以采用電鍍工藝進行處理。

質量檢驗

最后，對制作完成的墊片手板模型進行全面的質量檢驗。檢驗內容包括墊片的尺寸精度、外觀質量、物理性能等方面。使用量具（如卡尺、千分尺等）測量墊片的尺寸，確保其符合設計要求；通過肉眼觀察和手感檢查墊片的外觀，查看是否存在氣泡、裂紋、變形等缺陷；對于一些有特殊性能要求的墊片，還可以進行相關的性能測試，如硬度測試、拉伸強度測試等。只有經過質量檢驗合格的墊片手板模型才能交付使用。
