亚洲AV无码久久久一区二区三区,免费污一区二区三区,狠狠撸青青草,午夜成人影片无码毛片

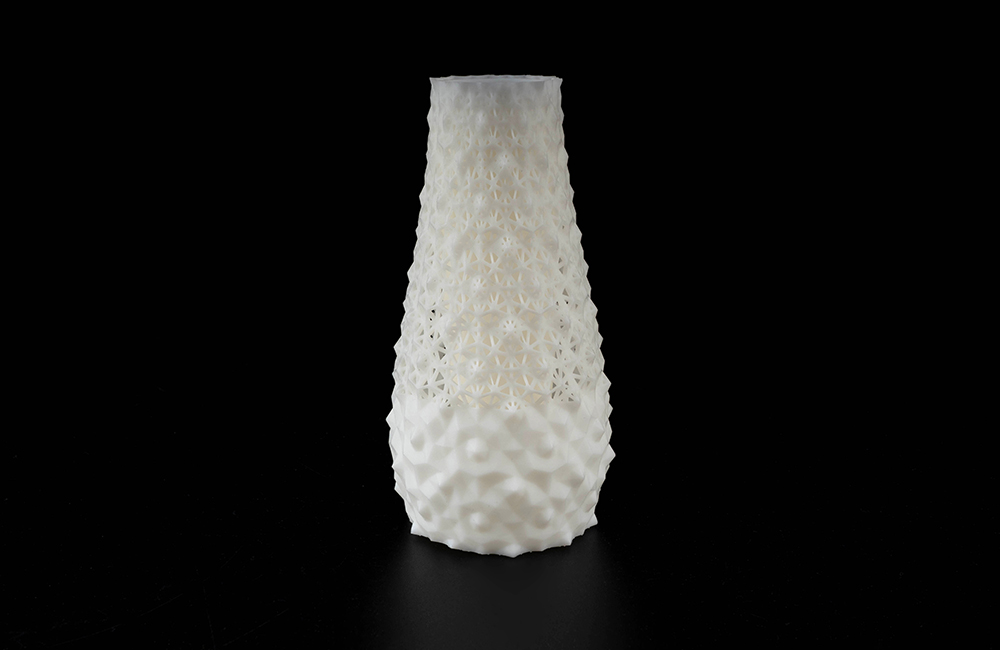

一、前期準備

設計模型

使用專業的3D建模軟件（如Fusion 360、Blender等）設計鏤空花瓶的3D模型。在設計時，需要精確地構建出花瓶的外形以及鏤空部分的形狀和位置。例如，你可以先創建一個基本的花瓶形狀，然后通過布爾運算等操作挖去內部的空間以形成鏤空效果，或者直接繪制帶有鏤空圖案的曲面來構建模型。

選擇材料

根據需求選擇合適的3D打印材料。對于手板模型，常見的材料有PLA（聚乳酸）。PLA是一種生物可降解的熱塑性聚合物，具有良好的打印性能、較低的打印溫度和豐富的顏色選擇。它打印出的模型表面質量較好，適合打印精細的鏤空花瓶手板模型。另外，還有ABS（丙烯腈 – 丁二烯 – 苯乙烯共聚物），其強度較高，但打印時可能需要加熱床，且有一定的氣味。

切片軟件設置

將設計好的3D模型導入到切片軟件中（如Cura、Simplify3D等）。在切片軟件里，需要進行一系列關鍵的設置：

層高：一般設置為0.1 – 0.3mm。較小的層高可以使模型表面更光滑，但打印時間會相應增加。對于鏤空花瓶手板模型，建議使用0.2mm左右的層高，以平衡打印速度和表面質量。

填充密度：由于是鏤空花瓶，內部填充可以選擇較低的密度（如10% – 30%），這樣可以減少材料的使用量和打印時間，同時保證一定的結構強度。外部壁厚可以適當設置得厚一些，以保證模型的整體穩定性。

打印速度：根據打印機的性能和所選材料進行調整。一般來說，對于PLA材料，打印速度可以設置在40 – 60mm/s左右。但要注意，打印速度過快可能會導致模型質量問題，如層與層之間粘結不牢等。

支撐結構：如果花瓶的鏤空部分有向下懸垂的結構或者有復雜的幾何形狀，可能需要添加支撐結構。支撐結構可以在打印完成后通過后處理去除。在切片軟件中，可以選擇合適的支撐類型（如樹狀支撐、線性支撐等）和參數（如支撐角度、密度等）。

二、打印過程

預熱打印機

根據所選材料的要求，提前預熱3D打印機的熱床和噴頭。對于PLA材料，熱床溫度通常設置在60 – 70°C，噴頭溫度設置在180 – 220°C。確保打印機達到設定的溫度并保持穩定后，開始打印。

開始打印

將切片后生成的G – code文件（打印機能夠識別的文件格式）傳輸到3D打印機中，啟動打印程序。在打印過程中，要密切關注打印機的運行情況，確保噴嘴正常出料，沒有堵塞或漏料的情況發生。同時，觀察模型的打印進度和質量，如發現異常（如層與層之間錯位、模型出現缺陷等），及時暫停打印并排查問題。

三、后期處理

去除支撐結構

如果打印過程中添加了支撐結構，在模型打印完成后，需要仔細地去除支撐結構。可以使用鑷子、小刀等工具，小心地將支撐結構從模型上剝離。對于一些難以去除的支撐殘留，可以使用砂紙進行打磨。

打磨和拋光

使用砂紙對模型的表面進行打磨，從低目數（如120目）開始，逐步過渡到高目數（如800目或更高），使模型表面更加光滑。在打磨過程中，要注意力度均勻，避免過度打磨導致模型變形。打磨完成后，可以進行拋光處理，使用拋光膏或拋光液配合軟布或拋光輪，進一步提高模型表面的光潔度。

上色（可選）

如果需要為鏤空花瓶手板模型上色，可以選擇合適的方式進行涂裝。例如，使用丙烯酸顏料進行手繪上色，這種方式可以實現比較精細的色彩效果；也可以采用噴漆的方式，但要注意在通風良好的環境下操作，并且做好防護措施，避免吸入有害氣體。
